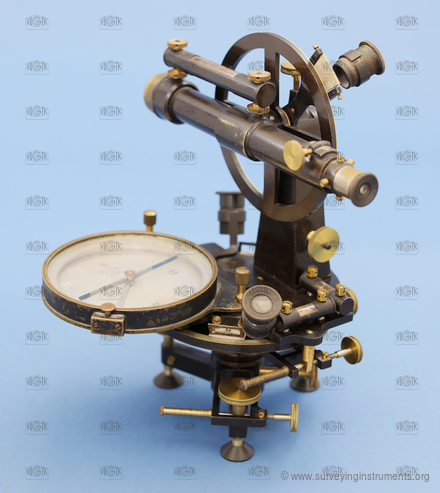

Theodolit – Fromme

Herstellerkennzeichnung
  • GEBR.FROMME WIEN

Konstruktionsmerkmale

Information zum Verwendungszweck

Information zum Gerätezustand

  • VÚGTK: S0029
  • Eigentümer: unpublished
  • Hersteller: Fromme
  • Gemacht: 01.01.1900
  • Länge: 216 mm
  • Breite: 223 mm
  • Höhe: 280 mm
  • Gewicht: 4500 g

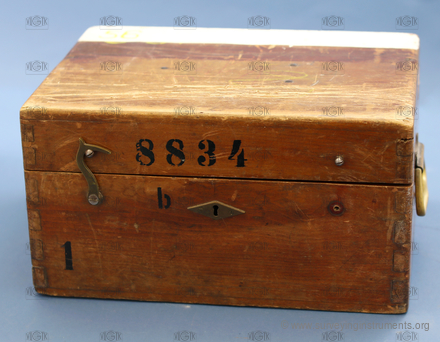

  • S/N: 8834

  • Strichkreuz:
  • Art des Fernrohrs: Fernrohrlagenwechsel einseitig
  • Stativbefestigung: Dreifuss mit doppelter Stativschraube
  • Art der Klemme: Limbusklemmschraube
  • Kompensator: Nein
  • Einheit: ° ' "
  • die Möglichkeit, die Überhöhung zu bestimmen: Ja
  • Art des Entfernungsmessers: optisch
  • Bauart des Entfenungsmessers: integriert
  • Gesichtsfeld des Fernrohrs: umgekehrt
  • variable Fernrohrlänge: Ja
  • Länge des Fernrohrs bei eingezogenem Okular: 224 mm
  • Länge des Fernrohrs bei ausgezogenem Okular: 258 mm
  • Objektivdurchmesser: 30 mm
  • kürzeste Zielweite: 2000 mm
  • Fernrohrvergrößerung: 17
  • Bauart des optischen Lotes: nichts

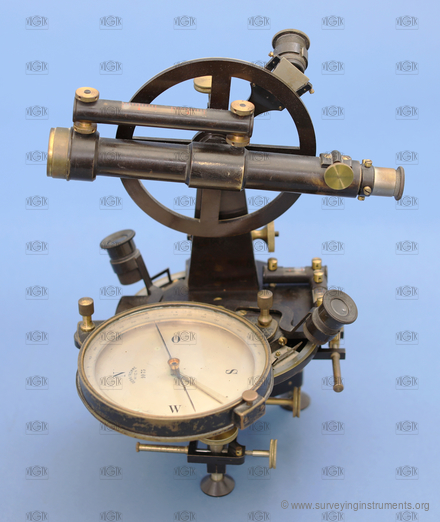

  • Bussole: aufsetzbar
  • Bauart der Bussole: exzentrisch
  • Bussolendurchmesser: 120 mm
  • kleinste Teilungsintervall der Bussole: 20'
  • Durchmesser des Horizontalkreises: 138 mm

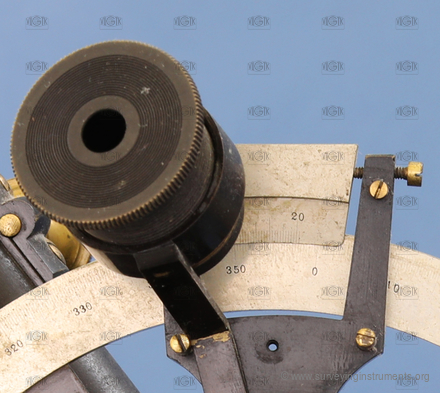

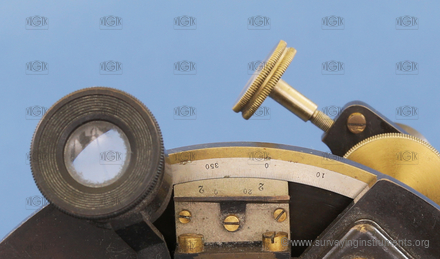

  • Ablesevorrichtung Horizontalkreis: Nonius
  • Anzahl der Ablesevorrichtungen am Horizontalkreis: 2
  • kleinste Teilungsintervall des Horizontalkreises: 1'
  • Einstellen einer Anfangerichtung: repetitions
  • Vertikalkreis: Ja
  • Vertikalkreissegment: Nein
  • Durchmesser des Vertikalkreises: 130 mm
  • Ablesevorrichtung Vertikalkreis: Nonius
  • Anzahl der Ablesevorrichtungen am Vertikalkreis: 1
  • kleinste Teilungsintervall des Vertikalkreises: 1'
  • Kreuzlibelle: Ja
  • Länge der Kreuzlibelle in Längsrichtung: 44 mm
  • Blasenlänge der Kreuzlibelle in Längsrichtung: 8 mm
  • Länge der Kreuzlibelle in Querrichtung: 44 mm
  • Blasenlänge der Kreuzlibelle in Querrichtung: 8 mm
  • Nivellierlibelle: Ja
  • Länge der Nivellierlibelle: 110 mm
  • Blasenlänge der Nivellierlibelle: 28 mm
  • Setzlibelle: Nein
  • Höhenindexlibelle: Nein
  • Empfindlichkeit der Reiterlibelle oder Nivellierlibelle: 25 "
  • Einsatzgebiet: gemeinsames
