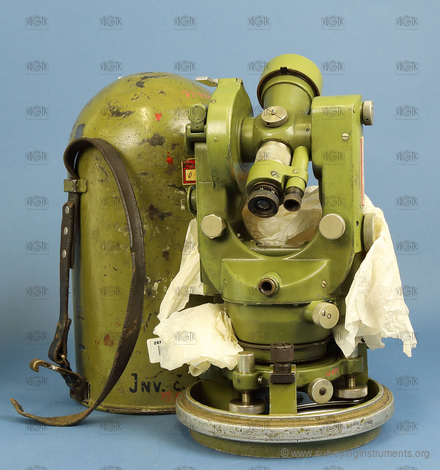

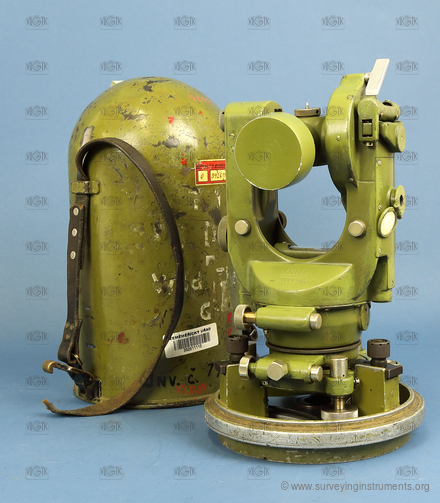

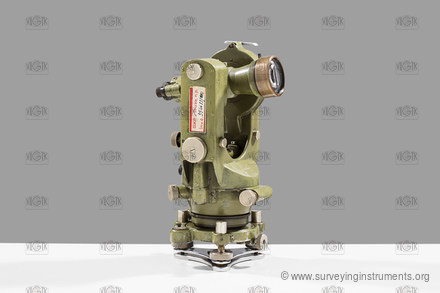

T2
Beschreibung
Herstellerkennzeichnung
WILD HEERBRUGG
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0109
Eigentümer:
Národní technické muzeum
Hersteller:
Wild Heerburgg
Gemacht:
01.01.1950
Länge:
145
mm
Breite:
144
mm
Höhe:
253
mm
Gewicht:
4560
g
S/N:
11283
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
Fernrohrlagenwechsel beidseitig
Stativbefestigung:
Tellerstativ mit Federunterlage
Art der Klemme:
Limbusklemmschraube
Kompensator:
Nein
Einheit:
Neugrad
die Möglichkeit, die Überhöhung zu bestimmen:
Ja
Art des Entfernungsmessers:
optisch
Bauart des Entfenungsmessers:
integriert
Gesichtsfeld des Fernrohrs:
umgekehrt
variable Fernrohrlänge:
Nein
Länge des Fernrohrs bei eingezogenem Okular:
145
mm
Objektivdurchmesser:
38
mm
kürzeste Zielweite:
1500
mm
Fernrohrvergrößerung:
25
Bauart des optischen Lotes:
intrumentenintern
Bussole:
keine
Durchmesser des Horizontalkreises:
95
mm
Ablesevorrichtung Horizontalkreis:
Koinzidenzmikrometer
Anzahl der Ablesevorrichtungen am Horizontalkreis:
1
kleinste Teilungsintervall des Horizontalkreises:
1'
Einstellen einer Anfangerichtung:
repetitions
Vertikalkreis:
Ja
Vertikalkreissegment:
Nein
Durchmesser des Vertikalkreises:
75
mm
Ablesevorrichtung Vertikalkreis:
Koinzidenzmikrometer
Anzahl der Ablesevorrichtungen am Vertikalkreis:
1
kleinste Teilungsintervall des Vertikalkreises:
1'
Kreuzlibelle:
Ja
Länge der Kreuzlibelle in Querrichtung:
55
mm
Blasenlänge der Kreuzlibelle in Querrichtung:
22
mm
Nivellierlibelle:
Nein
Setzlibelle:
Nein
Höhenindexlibelle:
Ja
Länge der Höhenindexlibelle:
60
mm
Blasenlänge der Höhenindexlibelle:
20
mm
Empfindlichkeit der Alhidadenlibelle:
30
"
