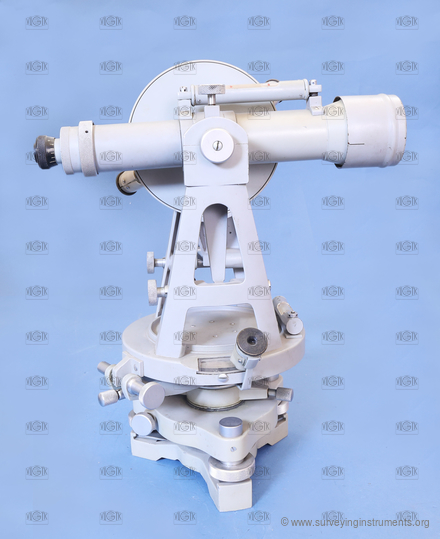

Tachymeter – Feinmess Dresden

Herstellerkennzeichnung
  • Optik Feinmess Dresden VEB

Konstruktionsmerkmale

Information zum Verwendungszweck

Information zum Gerätezustand

  • VÚGTK: S0120
  • Eigentümer: Vysoké učení technické v Brně
  • Hersteller: Feinmess Dresden
  • Gemacht: 01.01.1949
  • Länge: 240 mm
  • Breite: 185 mm
  • Höhe: 316 mm
  • Gewicht: 4885 g
  • S/N: 23465

  • Strichkreuz:
  • NK_015
  • Art des Fernrohrs: Fernrohrlagenwechsel beidseitig
  • Stativbefestigung: Tellerstativ mit Federunterlage
  • Art der Klemme: Limbusklemmschraube
  • Kompensator: Nein
  • Einheit: ° ' "
  • Art des Entfernungsmessers: optisch
  • Bauart des Entfenungsmessers: integriert
  • automatische Distanzreduktion: Nein
  • Gesichtsfeld des Fernrohrs: umgekehrt
  • variable Fernrohrlänge: Nein
  • Länge des Fernrohrs bei eingezogenem Okular: 245 mm
  • Objektivdurchmesser: 40 mm
  • kürzeste Zielweite: 3000 mm
  • Fernrohrvergrößerung: 28
  • Bauart des optischen Lotes: nichts
  • Bussole: keine
  • Durchmesser des Horizontalkreises: 145 mm

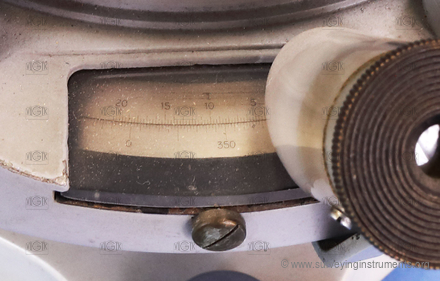

  • Ablesevorrichtung Horizontalkreis: Nonius
  • Anzahl der Ablesevorrichtungen am Horizontalkreis: 2
  • kleinste Teilungsintervall des Horizontalkreises: 20"
  • Einstellen einer Anfangerichtung: repetitions
  • Vertikalkreis: Ja
  • Vertikalkreissegment: Nein
  • Durchmesser des Vertikalkreises: 115 mm

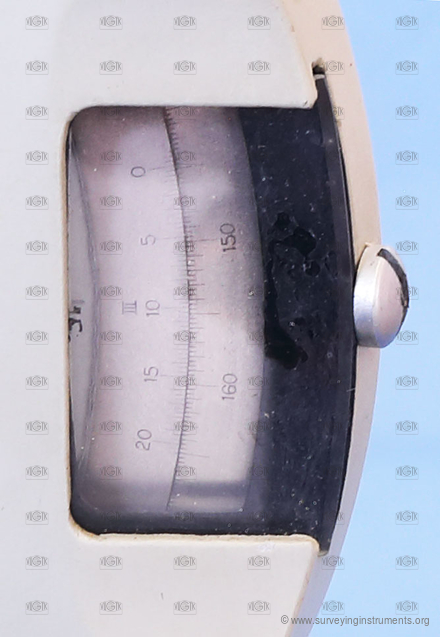

  • Ablesevorrichtung Vertikalkreis: Nonius
  • Anzahl der Ablesevorrichtungen am Vertikalkreis: 2
  • kleinste Teilungsintervall des Vertikalkreises: 20"
  • Kreuzlibelle: Ja
  • Länge der Kreuzlibelle in Längsrichtung: 60 mm
  • Blasenlänge der Kreuzlibelle in Längsrichtung: 7 mm
  • Länge der Kreuzlibelle in Querrichtung: 60 mm
  • Blasenlänge der Kreuzlibelle in Querrichtung: 20 mm
  • Höhenindexlibelle: Ja
  • Länge der Höhenindexlibelle: 70 mm
  • Blasenlänge der Höhenindexlibelle: 13 mm
  • Nivellierlibelle: Ja
  • Länge der Nivellierlibelle: 85 mm
  • Blasenlänge der Nivellierlibelle: 27 mm
  • Setzlibelle: Nein
  • Empfindlichkeit der Alhidadenlibelle: 50 "
  • Empfindlichkeit der Höhenindexlibelle: 15 "
  • Einsatzgebiet: gemeinsames
