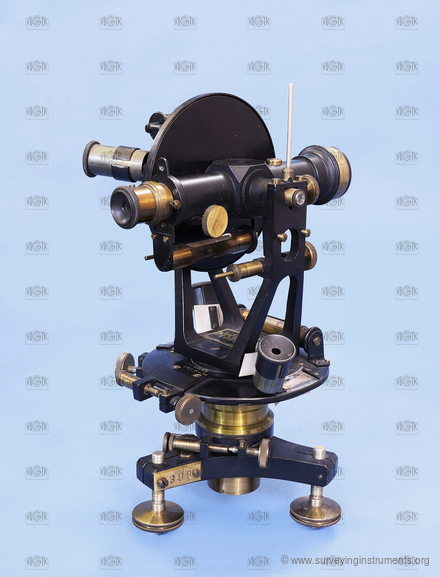

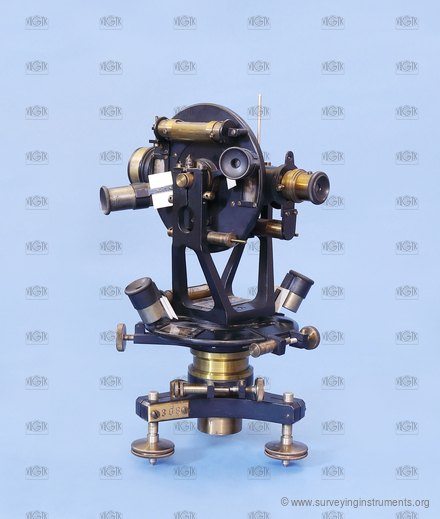

Theodolit – Morin H.
Herstellerkennzeichnung
- H.MORIN II RUE DULONG PARIS
- VÚGTK: S0132
- Eigentümer: Hornicko-geologická fakulta, VŠB-TUO
- Hersteller: Morin H.
- Gemacht: 01.01.1910
- Länge: 140 mm
- Breite: 128 mm
- Höhe: 217 mm
- Gewicht: 1910 g
- S/N: 308
- Strichkreuz:
-
- Art des Fernrohrs: Fernrohrlagenwechsel beidseitig
- Stativbefestigung: Dreifuss mit doppelter Stativschraube
- Art der Klemme: Limbusklemmschraube
- Kompensator: Nein
- Einheit: ° ' "
- die Möglichkeit, die Überhöhung zu bestimmen: Ja
- Art des Entfernungsmessers: optisch
- Bauart des Entfenungsmessers: integriert
- Gesichtsfeld des Fernrohrs: umgekehrt
- variable Fernrohrlänge: Ja
- Länge des Fernrohrs bei eingezogenem Okular: 138 mm
- Länge des Fernrohrs bei ausgezogenem Okular: 156 mm
- Objektivdurchmesser: 18 mm
- kürzeste Zielweite: 500 mm
- Fernrohrvergrößerung: 7
- Bauart des optischen Lotes: nichts
- Bussole: keine
- Durchmesser des Horizontalkreises: 95 mm

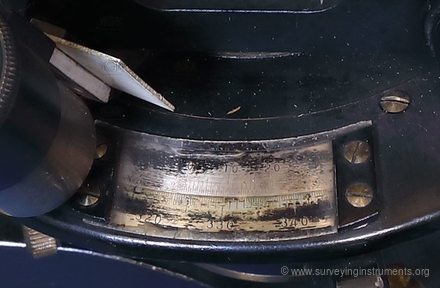

- Ablesevorrichtung Horizontalkreis: Nonius
- Anzahl der Ablesevorrichtungen am Horizontalkreis: 2
- kleinste Teilungsintervall des Horizontalkreises: 30"
- Einstellen einer Anfangerichtung: repetitions
- Vertikalkreis: Ja
- Vertikalkreissegment: Nein
- Durchmesser des Vertikalkreises: 85 mm

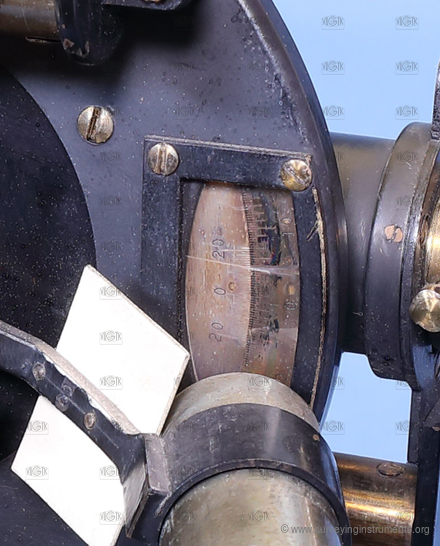

- Ablesevorrichtung Vertikalkreis: Nonius
- Anzahl der Ablesevorrichtungen am Vertikalkreis: 2
- kleinste Teilungsintervall des Vertikalkreises: 1'
- Kreuzlibelle: Nein
- Länge der Kreuzlibelle in Querrichtung: 55 mm
- Blasenlänge der Kreuzlibelle in Querrichtung: 12 mm
- Nivellierlibelle: Ja
- Länge der Nivellierlibelle: 55 mm
- Blasenlänge der Nivellierlibelle: 12 mm
- Höhenindexlibelle: Ja
- Länge der Höhenindexlibelle: 50 mm
- Blasenlänge der Höhenindexlibelle: 14 mm
- Empfindlichkeit der Setzlibelle oder Nivellierlibelle: 40 "
- Empfindlichkeit der Alhidadenlibelle: 40 "
- Empfindlichkeit der Höhenindexlibelle: 40 "
- Einsatzgebiet: gemeinsames
