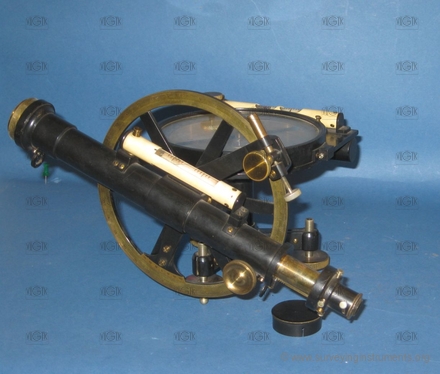

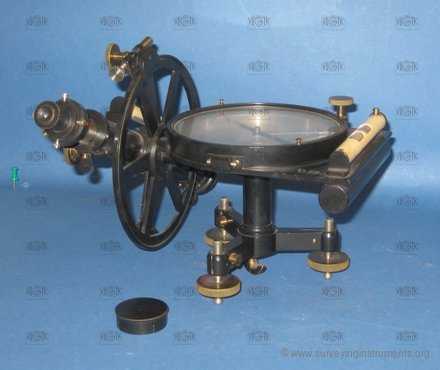

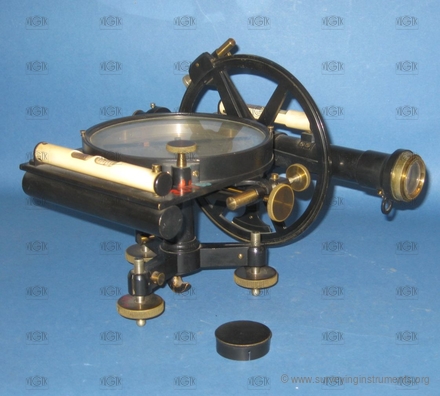

Theodolit – Hildebrand
Beschreibung
Herstellerkennzeichnung
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0287
Eigentümer:
České vysoké učení technické v Praze - Stavební fakulta
Hersteller:
Hildebrand
Gemacht:
01.01.1900
Länge:
300
mm
Breite:
220
mm
Höhe:
176
mm
Gewicht:
3265
g
S/N:
70604
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
Fernrohrlagenwechsel beidseitig
Stativbefestigung:
speziell
Art der Klemme:
Alhidadenklemmschraube
Kompensator:
Nein
Einheit:
° ' "
die Möglichkeit, die Überhöhung zu bestimmen:
Ja
Art des Entfernungsmessers:
optisch
Bauart des Entfenungsmessers:
integriert
Gesichtsfeld des Fernrohrs:
umgekehrt
variable Fernrohrlänge:
Ja
Länge des Fernrohrs bei eingezogenem Okular:
266
mm
Länge des Fernrohrs bei ausgezogenem Okular:
292
mm
Objektivdurchmesser:
26
mm
Bauart des optischen Lotes:
nichts
Bussole:
eingebaut
Bauart der Bussole:
Vollkreis
Bussolendurchmesser:
130
mm
kleinste Teilungsintervall der Bussole:
30´
Vertikalkreis:
Ja
Durchmesser des Vertikalkreises:
160
mm
Ablesevorrichtung Vertikalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Vertikalkreis:
1
kleinste Teilungsintervall des Vertikalkreises:
30´
Kreuzlibelle:
Nein
Länge der Kreuzlibelle in Längsrichtung:
90
mm
Blasenlänge der Kreuzlibelle in Längsrichtung:
25
mm
Nivellierlibelle:
Ja
Länge der Nivellierlibelle:
65
mm
Blasenlänge der Nivellierlibelle:
20
mm
Setzlibelle:
Nein
Höhenindexlibelle:
Nein
Einsatzgebiet:
gemeinsames
