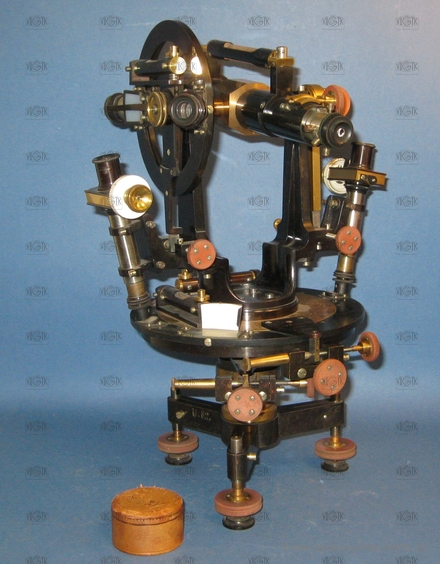

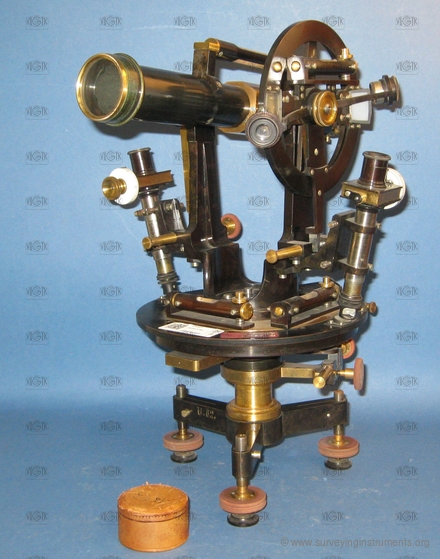

Theodolit – J. & J. Frič
Beschreibung
Herstellerkennzeichnung
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0314
Eigentümer:
České vysoké učení technické v Praze - Stavební fakulta
Hersteller:
J. & J. Frič
Gemacht:
01.01.1915
Länge:
323
mm
Breite:
272
mm
Höhe:
390
mm
Gewicht:
6644
g
S/N:
2815
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
Fernrohrlagenwechsel einseitig
Stativbefestigung:
Dreifuss mit doppelter Stativschraube
Art der Klemme:
Limbusklemmschraube
Kompensator:
Nein
Einheit:
° ' "
die Möglichkeit, die Überhöhung zu bestimmen:
Ja
Art des Entfernungsmessers:
optisch
Bauart des Entfenungsmessers:
integriert
Gesichtsfeld des Fernrohrs:
umgekehrt
variable Fernrohrlänge:
Ja
Länge des Fernrohrs bei eingezogenem Okular:
298
mm
Länge des Fernrohrs bei ausgezogenem Okular:
323
mm
Objektivdurchmesser:
39
mm
kürzeste Zielweite:
1800
mm
Bauart des optischen Lotes:
nichts
Bussole:
keine
Durchmesser des Horizontalkreises:
180
mm
Ablesevorrichtung Horizontalkreis:
Schraubenmikroskop
Anzahl der Ablesevorrichtungen am Horizontalkreis:
2
Einstellen einer Anfangerichtung:
repetitions
Vertikalkreis:
Ja
Vertikalkreissegment:
Nein
Durchmesser des Vertikalkreises:
134
mm
Ablesevorrichtung Vertikalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Vertikalkreis:
2
kleinste Teilungsintervall des Vertikalkreises:
20´/ 1´
Kreuzlibelle:
Ja
Länge der Kreuzlibelle in Längsrichtung:
45
mm
Blasenlänge der Kreuzlibelle in Längsrichtung:
10
mm
Länge der Kreuzlibelle in Querrichtung:
45
mm
Blasenlänge der Kreuzlibelle in Querrichtung:
10
mm
Nivellierlibelle:
Ja
Länge der Nivellierlibelle:
80
mm
Blasenlänge der Nivellierlibelle:
23
mm
Setzlibelle:
Nein
Höhenindexlibelle:
Ja
Länge der Höhenindexlibelle:
45
mm
Blasenlänge der Höhenindexlibelle:
15
mm
Einsatzgebiet:
genau
