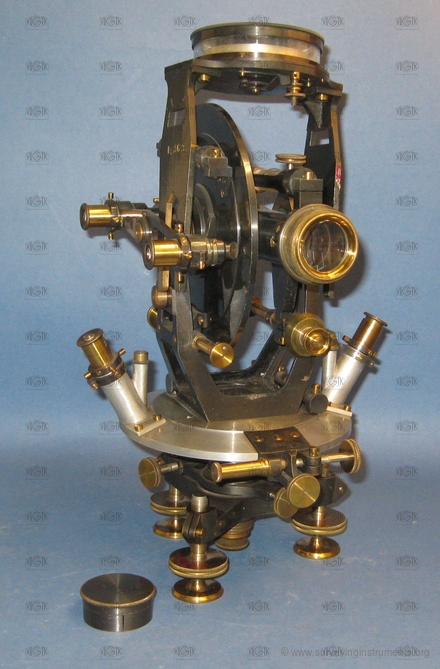

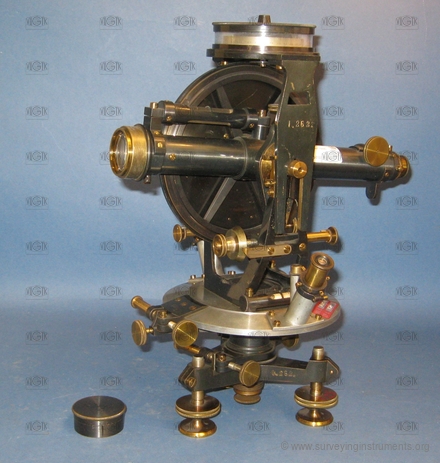

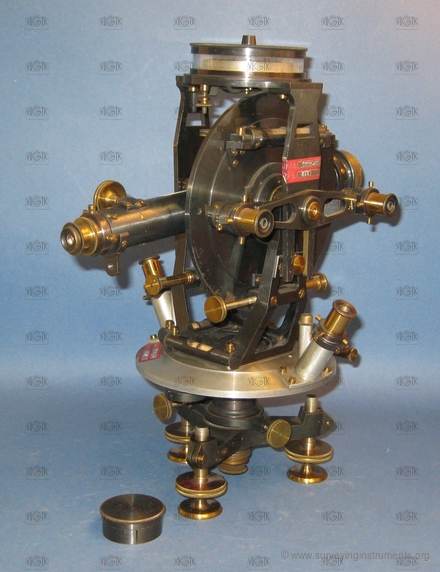

Theodolit – Fennel
Beschreibung
Herstellerkennzeichnung
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0315
Eigentümer:
České vysoké učení technické v Praze - Stavební fakulta
Hersteller:
Fennel
Gemacht:
01.01.1910
Länge:
308
mm
Breite:
208
mm
Höhe:
328
mm
Gewicht:
4463
g
S/N:
7793
Technische Parameter
Art des Fernrohrs:
Fernrohrlagenwechsel einseitig
Stativbefestigung:
Dreifuss mit doppelter Stativschraube
Art der Klemme:
Limbusklemmschraube
Kompensator:
Nein
Einheit:
° ' "
variable Fernrohrlänge:
Ja
Länge des Fernrohrs bei ausgezogenem Okular:
308
mm
Objektivdurchmesser:
28
mm
Bauart des optischen Lotes:
nichts
Bussole:
aufsetzbar
Bauart der Bussole:
Vollkreis
Bussolendurchmesser:
76
mm
kleinste Teilungsintervall der Bussole:
1°
Durchmesser des Horizontalkreises:
147
mm
Ablesevorrichtung Horizontalkreis:
Noniusmikroskop
Anzahl der Ablesevorrichtungen am Horizontalkreis:
2
kleinste Teilungsintervall des Horizontalkreises:
20´
Einstellen einer Anfangerichtung:
repetitions
Vertikalkreis:
Ja
Vertikalkreissegment:
Nein
Durchmesser des Vertikalkreises:
147
mm
Ablesevorrichtung Vertikalkreis:
Ablesemikroskop
Anzahl der Ablesevorrichtungen am Vertikalkreis:
2
kleinste Teilungsintervall des Vertikalkreises:
20´
Kreuzlibelle:
Nein
Nivellierlibelle:
Ja
Setzlibelle:
Nein
Höhenindexlibelle:
Ja
Einsatzgebiet:
gemeinsames
