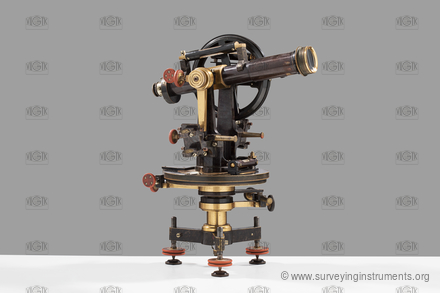

Tachymeter – J. & J. Frič
Beschreibung

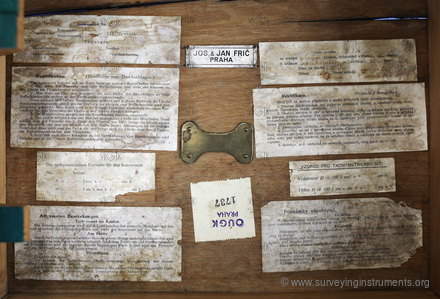

Herstellerkennzeichnung
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0042
Eigentümer:
Národní technické muzeum
Hersteller:
J. & J. Frič
Gemacht:
01.01.1925
Länge:
270
mm
Breite:
207
mm
Höhe:
350
mm
Gewicht:
6150
g
S/N:
2351
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
Fernrohrlagenwechsel einseitig
Stativbefestigung:
speziell
Art der Klemme:
Limbusklemmschraube
Kompensator:
Nein
Einheit:
° ' "
Art des Entfernungsmessers:
optisch
Bauart des Entfenungsmessers:
integriert
automatische Distanzreduktion:
Nein
Gesichtsfeld des Fernrohrs:
umgekehrt
variable Fernrohrlänge:
Ja
Länge des Fernrohrs bei eingezogenem Okular:
265
mm
Länge des Fernrohrs bei ausgezogenem Okular:
300
mm
Objektivdurchmesser:
40
mm
kürzeste Zielweite:
2700
mm
Fernrohrvergrößerung:
28
Bauart des optischen Lotes:
nichts
Bussole:
keine
Durchmesser des Horizontalkreises:
150
mm

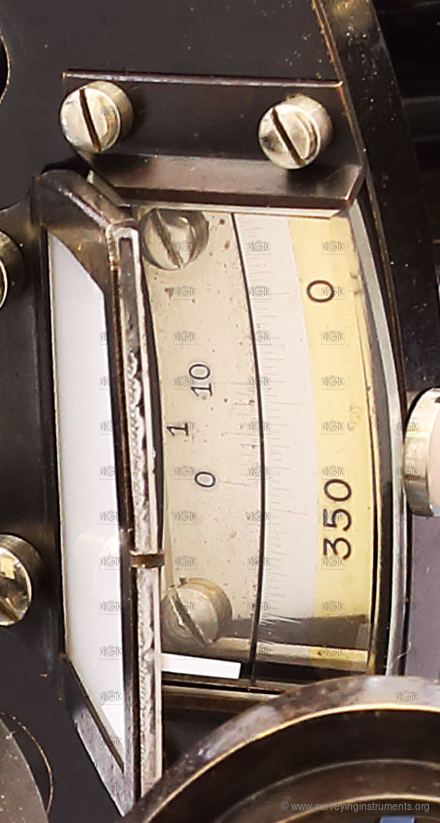

Ablesevorrichtung Horizontalkreis:
Ablesemikroskop
Anzahl der Ablesevorrichtungen am Horizontalkreis:
2
kleinste Teilungsintervall des Horizontalkreises:
20"
Einstellen einer Anfangerichtung:
repetitions
Vertikalkreis:
Ja
Durchmesser des Vertikalkreises:
125
mm
Ablesevorrichtung Vertikalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Vertikalkreis:
2
kleinste Teilungsintervall des Vertikalkreises:
20"
Kreuzlibelle:
Ja
Länge der Kreuzlibelle in Längsrichtung:
70
mm
Blasenlänge der Kreuzlibelle in Längsrichtung:
11
mm
Länge der Kreuzlibelle in Querrichtung:
70
mm
Blasenlänge der Kreuzlibelle in Querrichtung:
12
mm
Höhenindexlibelle:
Nein
Nivellierlibelle:
Ja
Länge der Nivellierlibelle:
85
mm
Blasenlänge der Nivellierlibelle:
18
mm
Setzlibelle:
Nein
Empfindlichkeit der Setzlibelle oder Nivellierlibelle:
20
"
Empfindlichkeit der Alhidadenlibelle:
60
"
Einsatzgebiet:
gemeinsames
