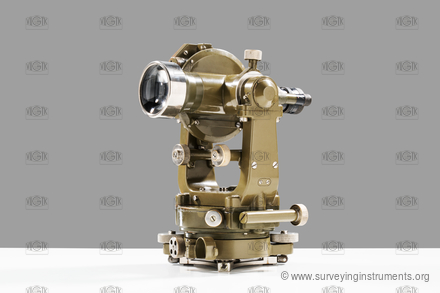

DK2
Beschreibung
Herstellerkennzeichnung
KERN AARAU
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0049
Eigentümer:
Národní technické muzeum
Hersteller:
Kern
Gemacht:
01.01.1940
Länge:
170
mm
Breite:
129
mm
Höhe:
211
mm
Gewicht:
3620
g
S/N:
30600
Technische Parameter
Art des Fernrohrs:
Fernrohrlagenwechsel beidseitig
Stativbefestigung:
speziell
Art der Klemme:
Limbusklemmschraube
Kompensator:
Nein
Einheit:
° ' "
Gesichtsfeld des Fernrohrs:
umgekehrt
variable Fernrohrlänge:
Nein
Länge des Fernrohrs bei eingezogenem Okular:
170
mm
Objektivdurchmesser:
50
mm
kürzeste Zielweite:
1600
mm
Fernrohrvergrößerung:
40
Bauart des optischen Lotes:
intrumentenintern
Bussole:
keine
Durchmesser des Horizontalkreises:
93
mm
Ablesevorrichtung Horizontalkreis:
Skalamikroskop
Anzahl der Ablesevorrichtungen am Horizontalkreis:
1
kleinste Teilungsintervall des Horizontalkreises:
1'
Einstellen einer Anfangerichtung:
Trieb
Durchmesser des Vertikalkreises:
72
mm
Ablesevorrichtung Vertikalkreis:
Skalamikroskop
Anzahl der Ablesevorrichtungen am Vertikalkreis:
1
kleinste Teilungsintervall des Vertikalkreises:
1'
Kreuzlibelle:
Nein
Länge der Kreuzlibelle in Querrichtung:
60
mm
Blasenlänge der Kreuzlibelle in Querrichtung:
20
mm
Setzlibelle:
Nein
Höhenindexlibelle:
Ja
Länge der Höhenindexlibelle:
60
mm
Blasenlänge der Höhenindexlibelle:
25
mm
Empfindlichkeit der Alhidadenlibelle:
20
"
