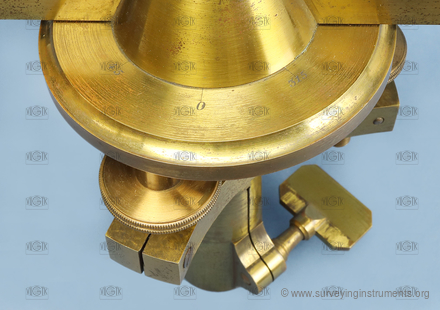

nivelační přístroj – Schablass
Popis
Název výrobce uvedený na přístroji
J. Schablaß in Wien
Konstrukční zajímavosti
přístroj s průzorem a trubicovou libelou
možno vytyčovat úhly s krokem 45°
malá příčná libela
Informace o stavu přístroje
dobrý
Základní údaje
VÚGTK:
S0140
Vlastník:
Hornicko-geologická fakulta, VŠB-TUO
Výrobce:
Schablass
Vyrobeno:
01.01.1820
Délka:
630
mm
Šířka:
110
mm
Výška:
270
mm
Hmotnost:
4600
g
S/N:
25
Technické parametry
ryskový kříž:
typ dalekohledu:
N/A
připojení ke stativu:
tulejka
typ ustanovky:
nekonečná - třecí
kompenzátor:
ne
použité jednotky:
° ' "
elevační šroub:
ano
délka dalekohledu se zasunutým okulárem:
630
mm
vodorovný kruh:
ano
průměr vodorovného kruhu:
100
mm
hlavní odečítací pomůcka vodorovného kruhu:
index
počet odečítacích pomůcek vodorovného kruhu:
1
nejmenší dílek vodorovného kruhu:
45°
segment výškového kruhu:
ne
křížová libela:
ne
délka (křížové) libely kolmé na záměru:
73
mm
délka bubliny (křížové) libely kolmé na záměru:
18
mm
nivelační libela:
ano
délka nivelační libely:
220
mm
délka bubliny nivelační libely:
45
mm
sázecí libela:
ne
citlivost sázecí / nivelační libely:
25
"
určeno pro práce:
běžné
