nivelační přístroj – J. & J. Frič
Popis
Název výrobce uvedený na přístroji
Josef & Jan Frič
Konstrukční zajímavosti
jsou použity již plastové hlavy šroubů
připevnění - trojnožka + závit o průměru 7 mm
osazeny 2 alhidádové libely
Informace o používání přístroje
přístroj byl používán na ČVUT, evidenční číslo ČVUT je 248

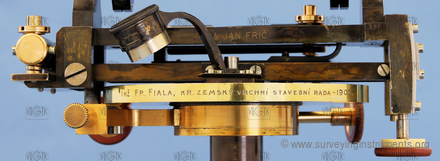

na přístroji vyryt nápis Inž. Fr. Fiala zemský vrchní stavební rada
Informace o stavu přístroje

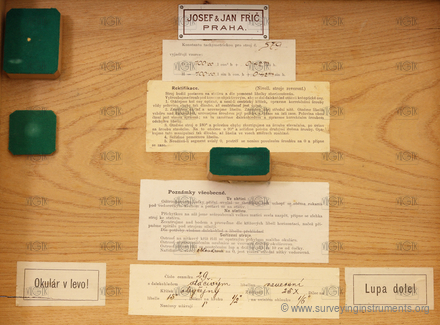

popis přístroje od výrobce je uveden ve víku přepravní krabice
Základní údaje
VÚGTK:
S0019
Vlastník:
Národní technické muzeum
Výrobce:
J. & J. Frič
Vyrobeno:
01.01.1910
Délka:
130
mm
Šířka:
170
mm
Výška:
218
mm
Hmotnost:
g
S/N:
579
Technické parametry
ryskový kříž:
typ dalekohledu:
otočný
připojení ke stativu:
trojnožka s dvojitým šroubem
typ ustanovky:
hrubá na osu
kompenzátor:
ne
použité jednotky:
° ' "
elevační šroub:
ne
typ dálkoměru:
optický
konstrukce dálkoměru:
integrovaný
obraz v dalekohledu:
převrácený
proměnná délka dalekohledu:
ano
délka dalekohledu se zasunutým okulárem:
297
mm
délka dalekohledu s vysunutým okulárem:
340
mm
průměr objektivu:
38
mm
minimální vzdálenost zaostření dalekohledu:
2720
mm
zvětšení dalekohledu:
33
vodorovný kruh:
ano
průměr vodorovného kruhu:
112
mm
hlavní odečítací pomůcka vodorovného kruhu:
vernier
počet odečítacích pomůcek vodorovného kruhu:
1
nejmenší dílek vodorovného kruhu:
1'
segment výškového kruhu:
ne
křížová libela:
ne
nivelační libela:
ano
délka nivelační libely:
117
mm
délka bubliny nivelační libely:
28
mm
sázecí libela:
ne
citlivost sázecí / nivelační libely:
20
"
určeno pro práce:
běžné
