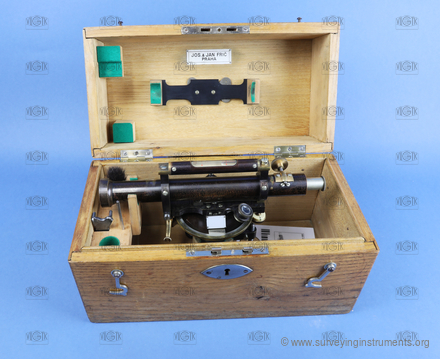

nivelační přístroj – J. & J. Frič
Popis
Název výrobce uvedený na přístroji
Jos. & Jan Frič
Konstrukční zajímavosti
připevnění - trojnožka + dvojitý šroub (závit o průměru 7 mm)
Informace o stavu přístroje
funkční
Základní údaje
VÚGTK:
S0020
Vlastník:
Národní technické muzeum
Výrobce:
J. & J. Frič
Vyrobeno:
01.01.1895
Délka:
106
mm
Šířka:
106
mm
Výška:
152
mm
Hmotnost:
1400
g
S/N:
Technické parametry
ryskový kříž:
typ dalekohledu:
pevný
připojení ke stativu:
trojnožka s dvojitým šroubem
typ ustanovky:
hrubá na obvod
kompenzátor:
ne
použité jednotky:
° ' "
elevační šroub:
ano
obraz v dalekohledu:
převrácený
proměnná délka dalekohledu:
ano
délka dalekohledu se zasunutým okulárem:
241
mm
délka dalekohledu s vysunutým okulárem:
261
mm
průměr objektivu:
32
mm
minimální vzdálenost zaostření dalekohledu:
3600
mm
zvětšení dalekohledu:
16.6

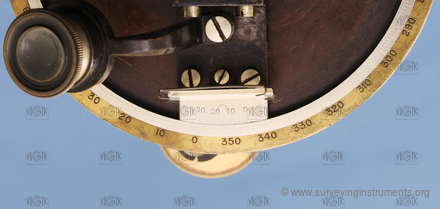

vodorovný kruh:
ano
průměr vodorovného kruhu:
89
mm
hlavní odečítací pomůcka vodorovného kruhu:
vernier
počet odečítacích pomůcek vodorovného kruhu:
1
nejmenší dílek vodorovného kruhu:
1'
segment výškového kruhu:
ne
křížová libela:
ano
délka (křížové) libely rovnoběžné se záměrou:
47
mm
délka bubliny (křížové) libely rovnoběžné se záměrou:
7
mm
délka (křížové) libely kolmé na záměru:
47
mm
délka bubliny (křížové) libely kolmé na záměru:
7
mm
nivelační libela:
ano
délka nivelační libely:
93
mm
délka bubliny nivelační libely:
24
mm
sázecí libela:
ne
citlivost sázecí / nivelační libely:
30
"
určeno pro práce:
běžné
