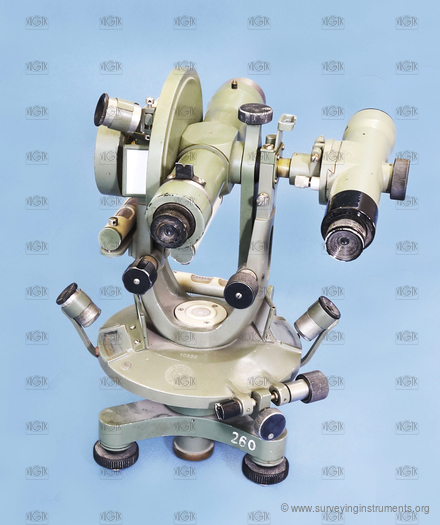

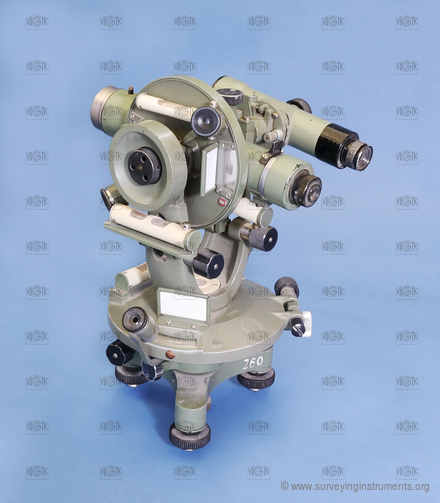

Theodolit – Freiberger Präzissions-Mechanik (FPM)
Herstellerkennzeichnung
- Freiberger Präzissions-Mechanik
- VÚGTK: S0114
- Eigentümer: Vysoké učení technické v Brně
- Hersteller: Freiberger Präzissions-Mechanik (FPM)
- Gemacht: 01.01.1955
- Länge: 215 mm
- Breite: 195 mm
- Höhe: 282 mm
- Gewicht: 3590 g
- S/N: 10930
- Strichkreuz:
-
- Art des Fernrohrs: Fernrohrlagenwechsel beidseitig
- Stativbefestigung: Tellerstativ mit Federunterlage
- Art der Klemme: Limbusklemmschraube
- Kompensator: Nein
- Einheit: ° ' "
- die Möglichkeit, die Überhöhung zu bestimmen: Ja
- Art des Entfernungsmessers: optisch
- Bauart des Entfenungsmessers: integriert
- Gesichtsfeld des Fernrohrs: umgekehrt
- variable Fernrohrlänge: Nein
- Länge des Fernrohrs bei eingezogenem Okular: 200 mm
- Objektivdurchmesser: 30 mm
- kürzeste Zielweite: 1070 mm
- Fernrohrvergrößerung: 33
- Bauart des optischen Lotes: nichts
- Durchmesser des Horizontalkreises: 132 mm

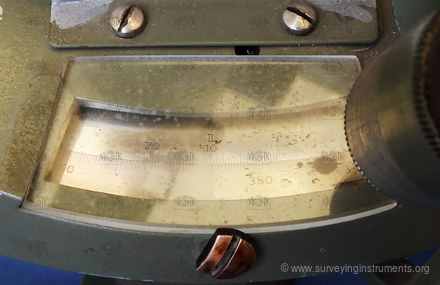

- Ablesevorrichtung Horizontalkreis: Nonius
- Anzahl der Ablesevorrichtungen am Horizontalkreis: 2
- kleinste Teilungsintervall des Horizontalkreises: 30"
- Einstellen einer Anfangerichtung: Klemme
- Vertikalkreis: Ja
- Vertikalkreissegment: Nein
- Durchmesser des Vertikalkreises: 110 mm

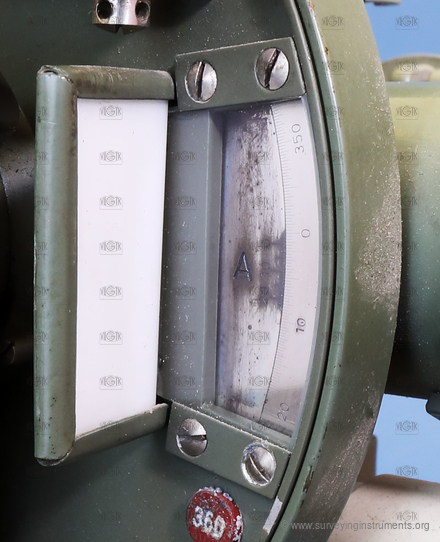

- Ablesevorrichtung Vertikalkreis: Nonius
- Anzahl der Ablesevorrichtungen am Vertikalkreis: 2
- kleinste Teilungsintervall des Vertikalkreises: 1'
- Kreuzlibelle: Ja
- Länge der Kreuzlibelle in Längsrichtung: 75 mm
- Blasenlänge der Kreuzlibelle in Längsrichtung: 16 mm
- Länge der Kreuzlibelle in Querrichtung: 75 mm
- Blasenlänge der Kreuzlibelle in Querrichtung: 18 mm
- Nivellierlibelle: Ja
- Länge der Nivellierlibelle: 75 mm
- Blasenlänge der Nivellierlibelle: 16 mm
- Setzlibelle: Nein
- Höhenindexlibelle: Ja
- Länge der Höhenindexlibelle: 65 mm
- Blasenlänge der Höhenindexlibelle: 15 mm
- Empfindlichkeit der Reiterlibelle oder Nivellierlibelle: 20 "
- Empfindlichkeit der Alhidadenlibelle: 40 "
- Empfindlichkeit der Höhenindexlibelle: 30 "
- Einsatzgebiet: gemeinsames
