teodolit – Freiberger Präzissions-Mechanik (FPM)

Název výrobce uvedený na přístroji
  • Freiberger Präzissions-Mechanik

Konstrukční zajímavosti
  • druhý dalekohled excentrický (délka 143 mm, průměr okuláru 25 mm, excentricita je 90 mm)

Informace o stavu přístroje
  • chybí buzola
  • nefunkční nastavení vodorovného kruhu

  • VÚGTK: S0114
  • Vlastník: Vysoké učení technické v Brně
  • Výrobce: Freiberger Präzissions-Mechanik (FPM)
  • Vyrobeno: 01.01.1955
  • Délka: 215 mm
  • Šířka: 195 mm
  • Výška: 282 mm
  • Hmotnost: 3590 g
  • S/N: 10930

  • ryskový kříž:
  • NK_025
  • typ dalekohledu: prokladný oběma konci
  • připojení ke stativu: deskový s pérovou podložkou
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ano
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ne
  • délka dalekohledu se zasunutým okulárem: 200 mm
  • průměr objektivu: 30 mm
  • minimální vzdálenost zaostření dalekohledu: 1070 mm
  • zvětšení dalekohledu: 33
  • provedení centrovače: není
  • průměr vodorovného kruhu: 132 mm

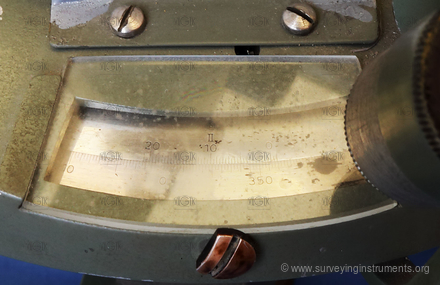

  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 2
  • nejmenší dílek vodorovného kruhu: 30"
  • nastavení nulového čtení na vodorovném kruhu: svora
  • svislý kruh: ano
  • segment výškového kruhu: ne
  • průměr svislého kruhu: 110 mm

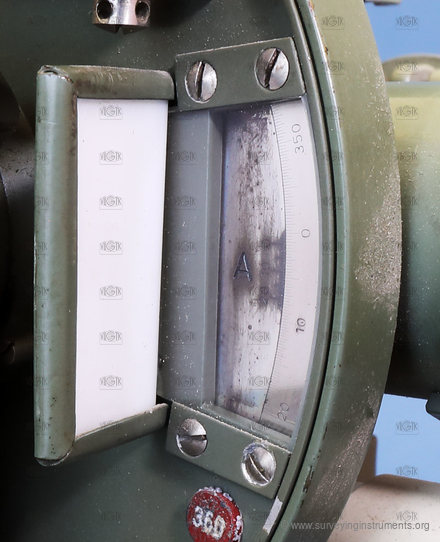

  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 2
  • nejmenší dílek (segmentu) svislého kruhu: 1'
  • křížová libela: ano
  • délka (křížové) libely rovnoběžné se záměrou: 75 mm
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 16 mm
  • délka (křížové) libely kolmé na záměru: 75 mm
  • délka bubliny (křížové) libely kolmé na záměru: 18 mm
  • nivelační libela: ano
  • délka nivelační libely: 75 mm
  • délka bubliny nivelační libely: 16 mm
  • sázecí libela: ne
  • indexová libela: ano
  • délka indexové libely: 65 mm
  • délka bubliny indexové libely: 15 mm
  • citlivost sázecí / nivelační libely: 20 "
  • citlivost alhidádové libely (plate level): 40 "
  • citlivost indexové libely: 30 "
  • určeno pro práce: běžné
