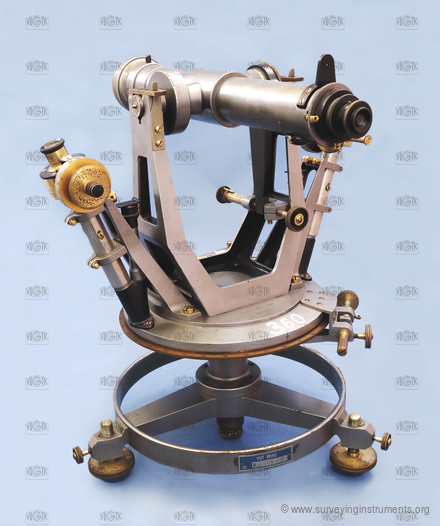

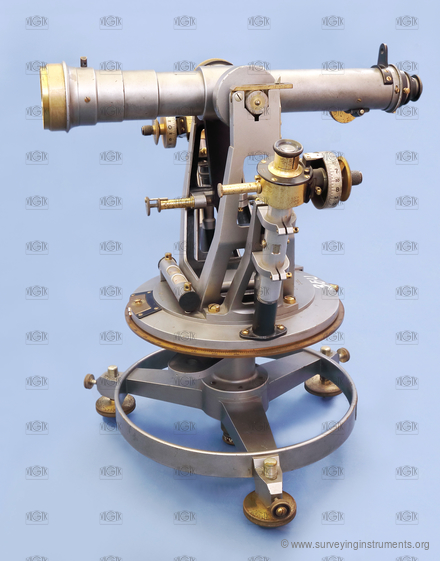

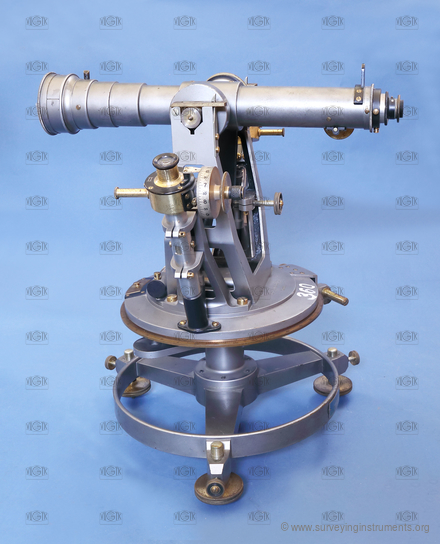

Theodolit – Fennel
Beschreibung
Herstellerkennzeichnung
Otto Fennel Söhne Cassel
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0127
Eigentümer:
Vysoké učení technické v Brně
Hersteller:
Fennel
Gemacht:
01.01.1915
Länge:
313
mm
Breite:
290
mm
Höhe:
347
mm
Gewicht:
9510
g

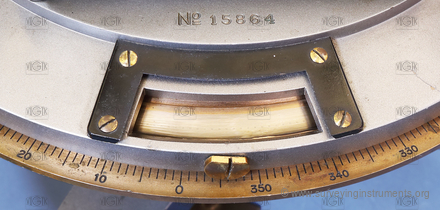

S/N:
15864
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
Fernrohrlagenwechsel einseitig
Stativbefestigung:
Dreifuss mit doppelter Stativschraube
Art der Klemme:
Limbusklemmschraube
Kompensator:
Nein
Einheit:
° ' "
die Möglichkeit, die Überhöhung zu bestimmen:
Nein
Bauart des Entfenungsmessers:
N/A
Gesichtsfeld des Fernrohrs:
umgekehrt
variable Fernrohrlänge:
Ja
Länge des Fernrohrs bei eingezogenem Okular:
305
mm
Länge des Fernrohrs bei ausgezogenem Okular:
355
mm
Objektivdurchmesser:
40
mm
kürzeste Zielweite:
2400
mm
Fernrohrvergrößerung:
25
Bauart des optischen Lotes:
nichts
Bussole:
keine
Durchmesser des Horizontalkreises:
185
mm

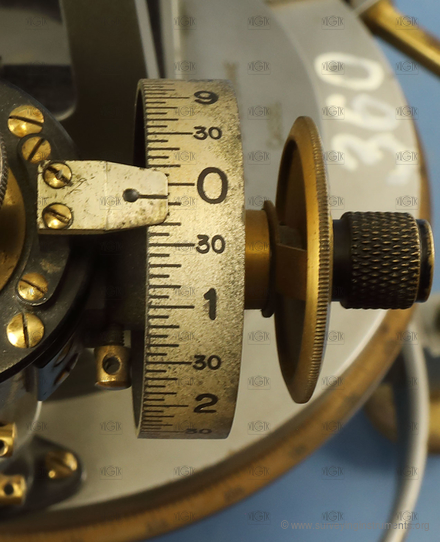

Ablesevorrichtung Horizontalkreis:
optisches Mikrometer
Anzahl der Ablesevorrichtungen am Horizontalkreis:
2
kleinste Teilungsintervall des Horizontalkreises:
5"
Einstellen einer Anfangerichtung:
nichts
Vertikalkreis:
Nein
Vertikalkreissegment:
Nein
Kreuzlibelle:
Ja
Länge der Kreuzlibelle in Längsrichtung:
55
mm
Blasenlänge der Kreuzlibelle in Längsrichtung:
10
mm
Länge der Kreuzlibelle in Querrichtung:
90
mm
Blasenlänge der Kreuzlibelle in Querrichtung:
18
mm
Nivellierlibelle:
Nein
Setzlibelle:
Nein
Höhenindexlibelle:
Nein
Empfindlichkeit der Alhidadenlibelle:
30
"
Einsatzgebiet:
sehr genau
