Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století
teodolit – Fennel
Název výrobce uvedený na přístroji
- Otto Fennel Söhne Cassel
- typ přístroje - triangulační teodolit
- odnímatelný dalekohled
- pravděpodobně jedna z technických VŠ v Brně
- tuhé otáčení vodorovného kruhu
- VÚGTK: S0127
- Vlastník: Vysoké učení technické v Brně
- Výrobce: Fennel
- Vyrobeno: 01.01.1915
- Délka: 313 mm
- Šířka: 290 mm
- Výška: 347 mm
- Hmotnost: 9510 g

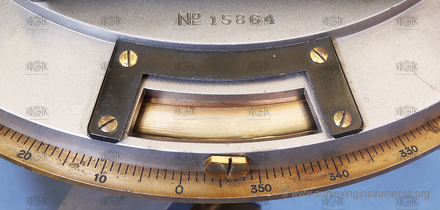

- S/N: 15864
- ryskový kříž:
-
- typ dalekohledu: prokladný jedním koncem
- připojení ke stativu: trojnožka s dvojitým šroubem
- typ ustanovky: hrubá na osu
- kompenzátor: ne
- použité jednotky: ° ' "
- možnost určení převýšení: ne
- konstrukce dálkoměru: N/A
- obraz v dalekohledu: převrácený
- proměnná délka dalekohledu: ano
- délka dalekohledu se zasunutým okulárem: 305 mm
- délka dalekohledu s vysunutým okulárem: 355 mm
- průměr objektivu: 40 mm
- minimální vzdálenost zaostření dalekohledu: 2400 mm
- zvětšení dalekohledu: 25
- provedení centrovače: není
- buzola: není
- průměr vodorovného kruhu: 185 mm

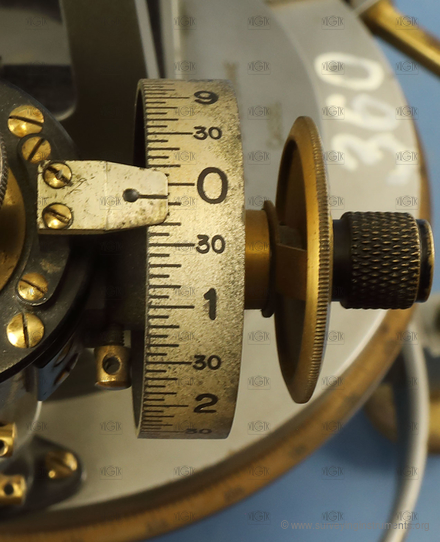

- hlavní odečítací pomůcka vodorovného kruhu: optický mikrometr
- počet odečítacích pomůcek vodorovného kruhu: 2
- nejmenší dílek vodorovného kruhu: 5"
- nastavení nulového čtení na vodorovném kruhu: nelze
- svislý kruh: ne
- segment výškového kruhu: ne
- křížová libela: ano
- délka (křížové) libely rovnoběžné se záměrou: 55 mm
- délka bubliny (křížové) libely rovnoběžné se záměrou: 10 mm
- délka (křížové) libely kolmé na záměru: 90 mm
- délka bubliny (křížové) libely kolmé na záměru: 18 mm
- nivelační libela: ne
- sázecí libela: ne
- indexová libela: ne
- citlivost alhidádové libely (plate level): 30 "
- určeno pro práce: velmi přesné
