Theodolit – Morin H.
Beschreibung
Herstellerkennzeichnung
H.MORIN II RUE DULONG PARIS
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0132
Eigentümer:
Hornicko-geologická fakulta, VŠB-TUO
Hersteller:
Morin H.
Gemacht:
01.01.1910
Länge:
140
mm
Breite:
128
mm
Höhe:
217
mm
Gewicht:
1910
g
S/N:
308
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
Fernrohrlagenwechsel beidseitig
Stativbefestigung:
Dreifuss mit doppelter Stativschraube
Art der Klemme:
Limbusklemmschraube
Kompensator:
Nein
Einheit:
° ' "
die Möglichkeit, die Überhöhung zu bestimmen:
Ja
Art des Entfernungsmessers:
optisch
Bauart des Entfenungsmessers:
integriert
Gesichtsfeld des Fernrohrs:
umgekehrt
variable Fernrohrlänge:
Ja
Länge des Fernrohrs bei eingezogenem Okular:
138
mm
Länge des Fernrohrs bei ausgezogenem Okular:
156
mm
Objektivdurchmesser:
18
mm
kürzeste Zielweite:
500
mm
Fernrohrvergrößerung:
7
Bauart des optischen Lotes:
nichts
Bussole:
keine
Durchmesser des Horizontalkreises:
95
mm

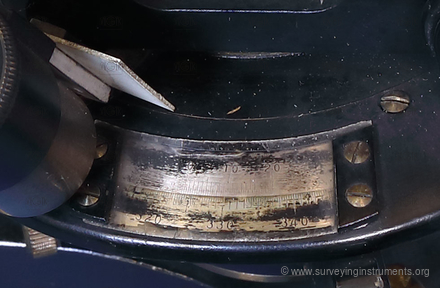

Ablesevorrichtung Horizontalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Horizontalkreis:
2
kleinste Teilungsintervall des Horizontalkreises:
30"
Einstellen einer Anfangerichtung:
repetitions
Vertikalkreis:
Ja
Vertikalkreissegment:
Nein
Durchmesser des Vertikalkreises:
85
mm

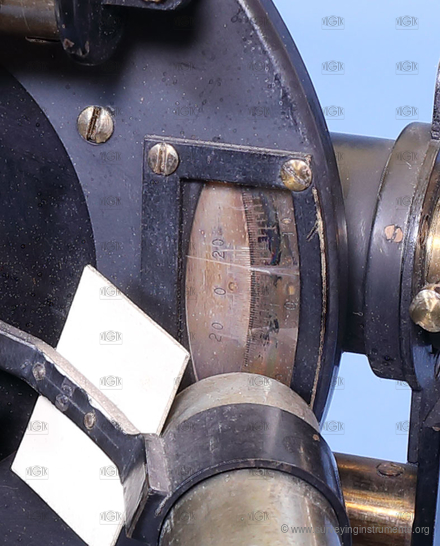

Ablesevorrichtung Vertikalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Vertikalkreis:
2
kleinste Teilungsintervall des Vertikalkreises:
1'
Kreuzlibelle:
Nein
Länge der Kreuzlibelle in Querrichtung:
55
mm
Blasenlänge der Kreuzlibelle in Querrichtung:
12
mm
Nivellierlibelle:
Ja
Länge der Nivellierlibelle:
55
mm
Blasenlänge der Nivellierlibelle:
12
mm
Höhenindexlibelle:
Ja
Länge der Höhenindexlibelle:
50
mm
Blasenlänge der Höhenindexlibelle:
14
mm
Empfindlichkeit der Reiterlibelle oder Nivellierlibelle:
40
"
Empfindlichkeit der Alhidadenlibelle:
40
"
Empfindlichkeit der Höhenindexlibelle:
40
"
Einsatzgebiet:
gemeinsames
