teodolit – Morin H.
Název výrobce uvedený na přístroji
- H.MORIN II RUE DULONG PARIS
- vodorovný a svislý kruh jsou v krytu
- repetiční uspořádání os
- velmi malé rozměry a hmotnost
- nastavení nuly vodorovného kruhu nefunkční
- hrubá ustanovka vod. kruhu nefunkční
- kruhy nečitelné
- VÚGTK: S0132
- Vlastník: Hornicko-geologická fakulta, VŠB-TUO
- Výrobce: Morin H.
- Vyrobeno: 01.01.1910
- Délka: 140 mm
- Šířka: 128 mm
- Výška: 217 mm
- Hmotnost: 1910 g
- S/N: 308
- ryskový kříž:
-
- typ dalekohledu: prokladný oběma konci
- připojení ke stativu: trojnožka s dvojitým šroubem
- typ ustanovky: hrubá na osu
- kompenzátor: ne
- použité jednotky: ° ' "
- možnost určení převýšení: ano
- typ dálkoměru: optický
- konstrukce dálkoměru: integrovaný
- obraz v dalekohledu: převrácený
- proměnná délka dalekohledu: ano
- délka dalekohledu se zasunutým okulárem: 138 mm
- délka dalekohledu s vysunutým okulárem: 156 mm
- průměr objektivu: 18 mm
- minimální vzdálenost zaostření dalekohledu: 500 mm
- zvětšení dalekohledu: 7
- provedení centrovače: není
- buzola: není
- průměr vodorovného kruhu: 95 mm

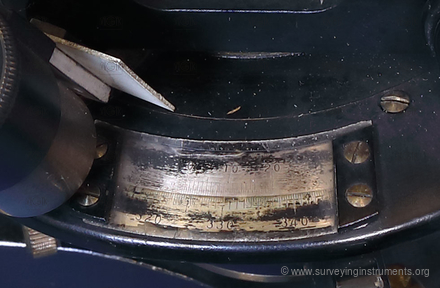

- hlavní odečítací pomůcka vodorovného kruhu: vernier
- počet odečítacích pomůcek vodorovného kruhu: 2
- nejmenší dílek vodorovného kruhu: 30"
- nastavení nulového čtení na vodorovném kruhu: repetiční
- svislý kruh: ano
- segment výškového kruhu: ne
- průměr svislého kruhu: 85 mm

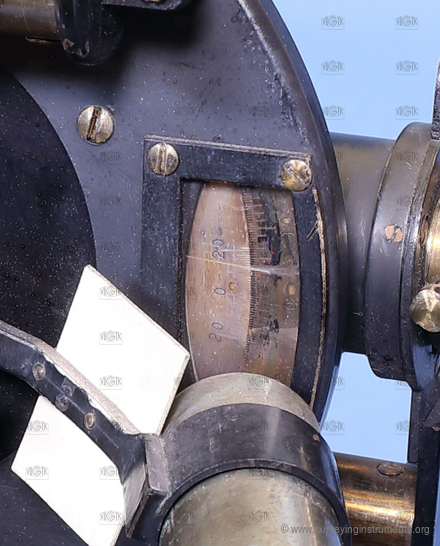

- hlavní odečítací pomůcky svislého kruhu: vernier
- počet odečítacích pomůcek (segmentu) svislého kruhu: 2
- nejmenší dílek (segmentu) svislého kruhu: 1'
- křížová libela: ne
- délka (křížové) libely kolmé na záměru: 55 mm
- délka bubliny (křížové) libely kolmé na záměru: 12 mm
- nivelační libela: ano
- délka nivelační libely: 55 mm
- délka bubliny nivelační libely: 12 mm
- indexová libela: ano
- délka indexové libely: 50 mm
- délka bubliny indexové libely: 14 mm
- citlivost sázecí / nivelační libely: 40 "
- citlivost alhidádové libely (plate level): 40 "
- citlivost indexové libely: 40 "
- určeno pro práce: běžné
