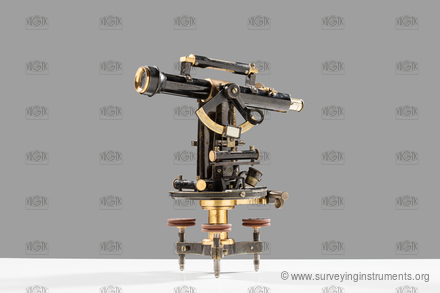

Theodolit – J. & J. Frič
Beschreibung
Herstellerkennzeichnung
Josef & Jan Frič Praha
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0056
Eigentümer:
Národní technické muzeum
Hersteller:
J. & J. Frič
Gemacht:
01.01.1905
Länge:
134
mm
Breite:
215
mm
Höhe:
246
mm
Gewicht:
2260
g
S/N:
3672
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
Fernrohrlagenwechsel einseitig
Stativbefestigung:

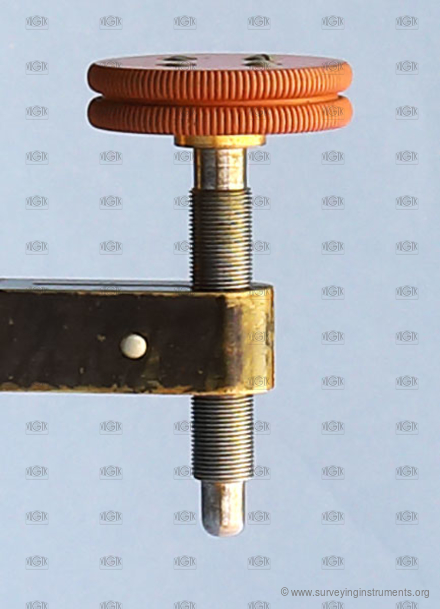

Dreifuss mit doppelter Stativschraube
Art der Klemme:
Limbusklemmschraube
Kompensator:
Nein
Einheit:
° ' "
die Möglichkeit, die Überhöhung zu bestimmen:
Nein
Bauart des Entfenungsmessers:
N/A
Gesichtsfeld des Fernrohrs:
umgekehrt
variable Fernrohrlänge:
Ja
Länge des Fernrohrs bei eingezogenem Okular:
214
mm
Länge des Fernrohrs bei ausgezogenem Okular:
236
mm
Objektivdurchmesser:
30
mm
kürzeste Zielweite:
2500
mm
Fernrohrvergrößerung:
25
Bauart des optischen Lotes:
nichts
Bussole:
keine
Durchmesser des Horizontalkreises:
114
mm
Ablesevorrichtung Horizontalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Horizontalkreis:
1
kleinste Teilungsintervall des Horizontalkreises:
1'
Einstellen einer Anfangerichtung:
nichts
Vertikalkreis:
Nein
Vertikalkreissegment:
Ja
Bereich des Vertikalkreissegments:
320° - 50˚
Ablesevorrichtung Vertikalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Vertikalkreis:
1
kleinste Teilungsintervall des Vertikalkreises:
1'
Kreuzlibelle:
Ja
Länge der Kreuzlibelle in Längsrichtung:
60
mm
Blasenlänge der Kreuzlibelle in Längsrichtung:
8
mm
Länge der Kreuzlibelle in Querrichtung:
60
mm
Blasenlänge der Kreuzlibelle in Querrichtung:
8
mm
Nivellierlibelle:
Ja
Länge der Nivellierlibelle:
78
mm
Blasenlänge der Nivellierlibelle:
18
mm
Setzlibelle:
Nein
Höhenindexlibelle:
Nein
Einsatzgebiet:
gemeinsames
