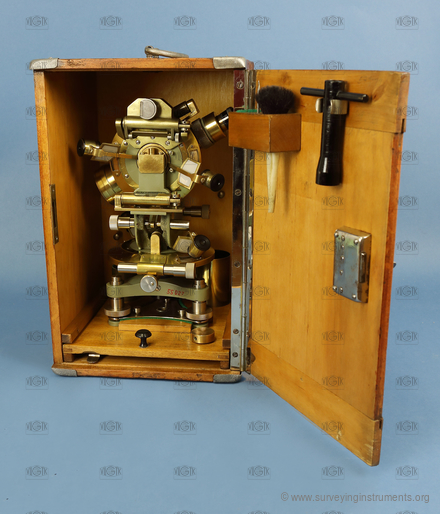

Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století
THN
Název výrobce uvedený na přístroji
- SRB a ŠTYS - PRAHA
- vodorovný i svislý kruh v krytu
- indexová libela v krytu (dělený obraz)
- zatuhlá osa svislého kruhu
- nitkový kříž je pootočený
- VÚGTK: S0098
- Vlastník: Národní technické muzeum
- Výrobce: Srb a Štys
- Vyrobeno: 01.01.1935
- Délka: 177 mm
- Šířka: 155 mm
- Výška: 254 mm
- Hmotnost: 3620 g
- S/N: 2467
- ryskový kříž:
-
- typ dalekohledu: prokladný jedním koncem
- připojení ke stativu: deskový s pérovou podložkou
- typ ustanovky: hrubá na osu
- kompenzátor: ne
- použité jednotky: ° ' "
- možnost určení převýšení: ano
- typ dálkoměru: optický
- konstrukce dálkoměru: integrovaný
- obraz v dalekohledu: převrácený
- proměnná délka dalekohledu: ne
- délka dalekohledu se zasunutým okulárem: 165 mm
- průměr objektivu: 35 mm
- minimální vzdálenost zaostření dalekohledu: 4000 mm
- zvětšení dalekohledu: 20
- provedení centrovače: není
- buzola: není
- průměr vodorovného kruhu: 120 mm

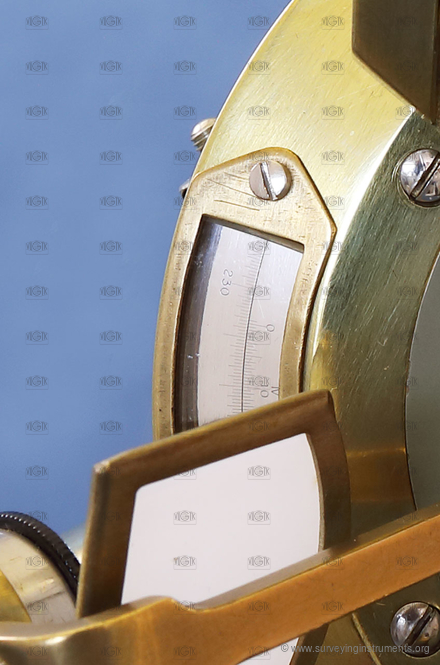

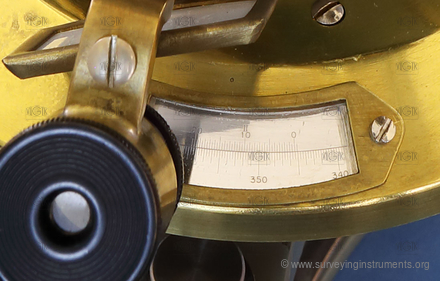

- hlavní odečítací pomůcka vodorovného kruhu: vernier
- počet odečítacích pomůcek vodorovného kruhu: 2
- nejmenší dílek vodorovného kruhu: 30"
- nastavení nulového čtení na vodorovném kruhu: nelze
- svislý kruh: ano
- segment výškového kruhu: ne
- průměr svislého kruhu: 97 mm
- hlavní odečítací pomůcky svislého kruhu: vernier
- počet odečítacích pomůcek (segmentu) svislého kruhu: 2
- nejmenší dílek (segmentu) svislého kruhu: 30"
- křížová libela: ano
- délka (křížové) libely rovnoběžné se záměrou: 50 mm
- délka bubliny (křížové) libely rovnoběžné se záměrou: 18 mm
- délka (křížové) libely kolmé na záměru: 50 mm
- délka bubliny (křížové) libely kolmé na záměru: 18 mm
- nivelační libela: ano
- délka nivelační libely: 75 mm
- délka bubliny nivelační libely: 25 mm
- sázecí libela: ne
- indexová libela: ano
- délka indexové libely: 55 mm
- citlivost sázecí / nivelační libely: 30 "
- citlivost alhidádové libely (plate level): 40 "
- určeno pro práce: běžné
