Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

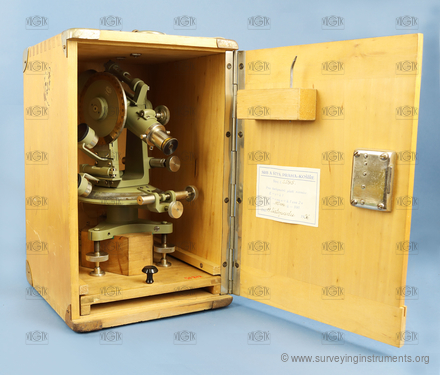

teodolit – Srb a Štys

Název výrobce uvedený na přístroji
  • SRB A ŠTYS - PRAHA

Informace o stavu přístroje
  • zoxidované stupnice kruhů
  • otáčení vodorovného kruhu je zatuhlé
  • mechanizmus svislé ustanovky je nefunkční (protitlakový píst nefunguje)
  • citlivost alhidádové libely nelze určit - pouze 2 rysky

  • VÚGTK: S0107
  • Vlastník: Národní technické muzeum
  • Výrobce: Srb a Štys
  • Vyrobeno: 01.01.1926
  • Délka: 160 mm
  • Šířka: 134 mm
  • Výška: 222 mm
  • Hmotnost: 2780 g
  • S/N: 2595

  • ryskový kříž:
  • NK_003
  • typ dalekohledu: prokladný jedním koncem
  • připojení ke stativu: deskový s pérovou podložkou
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ano
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 158 mm
  • délka dalekohledu s vysunutým okulárem: 170 mm
  • průměr objektivu: 22 mm
  • minimální vzdálenost zaostření dalekohledu: 1950 mm
  • zvětšení dalekohledu: 12.5
  • provedení centrovače: není
  • buzola: není
  • průměr vodorovného kruhu: 102 mm

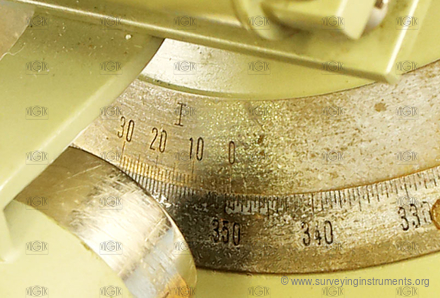

  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 1
  • nejmenší dílek vodorovného kruhu: 1'
  • nastavení nulového čtení na vodorovném kruhu: nelze
  • svislý kruh: ano
  • segment výškového kruhu: ne
  • průměr svislého kruhu: 80 mm

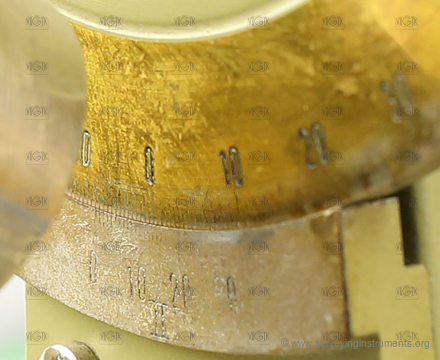

  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 1
  • nejmenší dílek (segmentu) svislého kruhu: 1'
  • křížová libela: ano
  • délka (křížové) libely rovnoběžné se záměrou: 44 mm
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 8 mm
  • délka (křížové) libely kolmé na záměru: 44 mm
  • délka bubliny (křížové) libely kolmé na záměru: 8 mm
  • nivelační libela: ano
  • délka nivelační libely: 55 mm
  • délka bubliny nivelační libely: 20 mm
  • sázecí libela: ne
  • indexová libela: ne
  • citlivost sázecí / nivelační libely: 35 "
  • určeno pro práce: běžné
