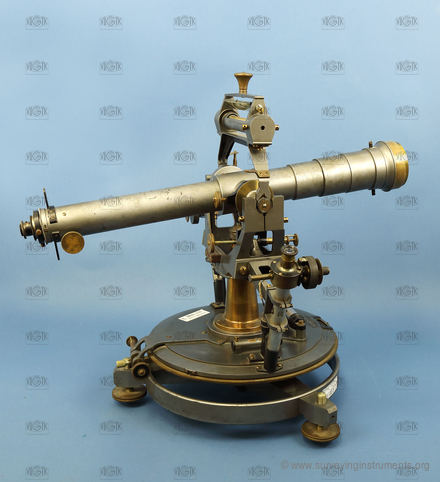

teodolit – Fennel
Název výrobce uvedený na přístroji
- Otto Fennel Söhne Cassel
- typ přístroje - triangulační teodolit
- osvětlení odečítacích pomůcek
- výška se sázecí libelou je 460 mm
- použito pro měření v československé trigonometrické síti
- VÚGTK: S0111
- Vlastník: Vysoké učení technické v Brně
- Výrobce: Fennel
- Vyrobeno: 01.01.1915
- Délka: 525 mm
- Šířka: 420 mm
- Výška: 350 mm
- Hmotnost: 19920 g
- S/N: 14080
- ryskový kříž:
-
- typ dalekohledu: překladný
- připojení ke stativu: trojnožka s dvojitým šroubem
- typ ustanovky: hrubá na osu
- kompenzátor: ne
- použité jednotky: ° ' "
- možnost určení převýšení: ne
- konstrukce dálkoměru: N/A
- obraz v dalekohledu: převrácený
- proměnná délka dalekohledu: ano
- délka dalekohledu se zasunutým okulárem: 523 mm
- délka dalekohledu s vysunutým okulárem: 583 mm
- průměr objektivu: 55 mm
- minimální vzdálenost zaostření dalekohledu: 4850 mm
- zvětšení dalekohledu: 50
- provedení centrovače: v trojnožce
- buzola: není

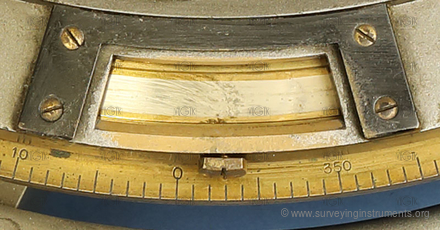

- průměr vodorovného kruhu: 280 mm

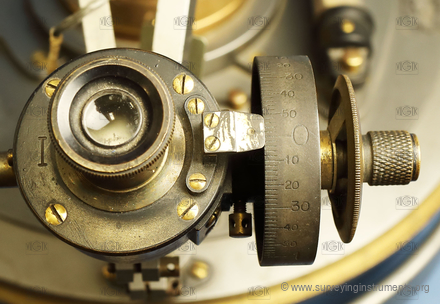

- hlavní odečítací pomůcka vodorovného kruhu: optický mikrometr
- počet odečítacích pomůcek vodorovného kruhu: 2
- nejmenší dílek vodorovného kruhu: 2"
- nastavení nulového čtení na vodorovném kruhu: nelze
- svislý kruh: ne
- segment výškového kruhu: ne
- křížová libela: ano
- délka (křížové) libely rovnoběžné se záměrou: 65 mm
- délka bubliny (křížové) libely rovnoběžné se záměrou: 13 mm
- délka (křížové) libely kolmé na záměru: 110 mm
- délka bubliny (křížové) libely kolmé na záměru: 27 mm
- nivelační libela: ne
- sázecí libela: ano
- délka sázecí libely: 175 mm
- délka bubliny sázecí libely: 35 mm
- indexová libela: ne
- citlivost sázecí / nivelační libely: 10 "
- určeno pro práce: velmi přesné
