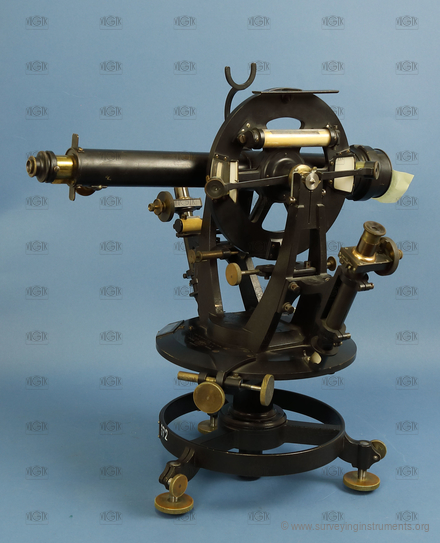

teodolit – Hildebrand
Popis
Název výrobce uvedený na přístroji
Max Hildebrand früher AUG Lingke u. Co. G. m. Freiberg b. H. Sachsen.
Informace o používání přístroje
používán ve Vojenském zeměpisném ústavu v Praze
Informace o stavu přístroje
citlivost libel nelze určit
Základní údaje
VÚGTK:
S0117
Vlastník:
Vysoké učení technické v Brně
Výrobce:
Hildebrand
Vyrobeno:
01.01.1875
Délka:
405
mm
Šířka:
380
mm
Výška:
460
mm
Hmotnost:
15040
g
S/N:
64501
Technické parametry
ryskový kříž:
typ dalekohledu:
překladný
připojení ke stativu:
trojnožka s dvojitým šroubem
typ ustanovky:
hrubá na osu
kompenzátor:
ne
použité jednotky:
° ' "
možnost určení převýšení:
ne
konstrukce dálkoměru:
N/A
obraz v dalekohledu:
převrácený
proměnná délka dalekohledu:
ano
délka dalekohledu se zasunutým okulárem:
400
mm
délka dalekohledu s vysunutým okulárem:
455
mm
průměr objektivu:
40
mm
minimální vzdálenost zaostření dalekohledu:
3350
mm
zvětšení dalekohledu:
50
provedení centrovače:
není
buzola:
není
průměr vodorovného kruhu:
215
mm
hlavní odečítací pomůcka vodorovného kruhu:
čtecí mikroskop
počet odečítacích pomůcek vodorovného kruhu:
2
nejmenší dílek vodorovného kruhu:
10"
nastavení nulového čtení na vodorovném kruhu:
nelze
svislý kruh:
ano
segment výškového kruhu:
ne
průměr svislého kruhu:
175
mm
hlavní odečítací pomůcky svislého kruhu:
vernier
počet odečítacích pomůcek (segmentu) svislého kruhu:
2
nejmenší dílek (segmentu) svislého kruhu:
10"
křížová libela:
ano
délka (křížové) libely rovnoběžné se záměrou:
90
mm
délka bubliny (křížové) libely rovnoběžné se záměrou:
23
mm
délka (křížové) libely kolmé na záměru:
90
mm
délka bubliny (křížové) libely kolmé na záměru:
22
mm
nivelační libela:
ne
sázecí libela:
ne
indexová libela:
ano
délka indexové libely:
105
mm
délka bubliny indexové libely:
25
mm
určeno pro práce:
přesné
