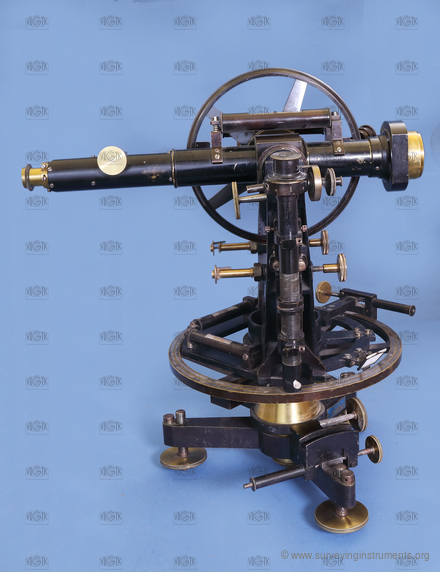

Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

Aa-1

Název výrobce uvedený na přístroji
  • Süss N-Budapest

Konstrukční zajímavosti
  • odnímatelný dalekohled

Informace o stavu přístroje
  • nečitelné a neúplné odečítací pomůcky
  • schází aretace točné osy dalekohledu

  • VÚGTK: S0123
  • Vlastník: Vysoké učení technické v Brně
  • Výrobce: Süss
  • Vyrobeno: 01.01.1915
  • Délka: 435 mm
  • Šířka: 333 mm
  • Výška: 475 mm
  • Hmotnost: 19330 g
  • S/N: 736

  • ryskový kříž:
  • NK_010
  • typ dalekohledu: prokladný jedním koncem
  • připojení ke stativu: trojnožka s dvojitým šroubem
  • typ ustanovky: hrubá na obvod
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ne
  • konstrukce dálkoměru: N/A
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 420 mm
  • délka dalekohledu s vysunutým okulárem: 460 mm
  • průměr objektivu: 40 mm
  • minimální vzdálenost zaostření dalekohledu: 7400 mm
  • zvětšení dalekohledu: 40
  • provedení centrovače: není
  • buzola: není
  • průměr vodorovného kruhu: 265 mm
  • hlavní odečítací pomůcka vodorovného kruhu: čtecí mikroskop
  • počet odečítacích pomůcek vodorovného kruhu: 2
  • nejmenší dílek vodorovného kruhu: ?
  • nastavení nulového čtení na vodorovném kruhu: repetiční
  • svislý kruh: ano
  • segment výškového kruhu: ne
  • průměr svislého kruhu: 200 mm
  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 2
  • nejmenší dílek (segmentu) svislého kruhu: 10"
  • křížová libela: ano
  • délka (křížové) libely rovnoběžné se záměrou: 85 mm
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 20 mm
  • délka (křížové) libely kolmé na záměru: 85 mm
  • délka bubliny (křížové) libely kolmé na záměru: 20 mm
  • nivelační libela: ano
  • délka nivelační libely: 115 mm
  • délka bubliny nivelační libely: 25 mm
  • sázecí libela: ne
  • indexová libela: ano
  • délka indexové libely: 115 mm
  • délka bubliny indexové libely: 26 mm
  • určeno pro práce: přesné
