teodolit – Fennel

Název výrobce uvedený na přístroji
  • Otto Fennel Söhne in Cassel D.R.P. No122901

Konstrukční zajímavosti
  • typ přístroje - diagramový tachymetr
  • ostření je prováděno posunem objektivu
  • na alhidádě místěn úchop pro otáčení podél svislé osy přístroje
  • ryskový kříž odpovídá konstrukci diagramového tachymetru

Informace o stavu přístroje
  • mezi nosníky dalekohledu schází krabicová libela nebo buzola
  • zatuhlý pohyb v obou osách

  • VÚGTK: S0137
  • Vlastník: Hornicko-geologická fakulta, VŠB-TUO
  • Výrobce: Fennel
  • Vyrobeno: 01.01.1900
  • Délka: 375 mm
  • Šířka: 215 mm
  • Výška: 290 mm
  • Hmotnost: 6930 g
  • S/N: 5358; D.R.P. 122901

  • ryskový kříž:
  • NK_035
  • typ dalekohledu: překladný
  • připojení ke stativu: trojnožka s dvojitým šroubem
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ano
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 375 mm
  • délka dalekohledu s vysunutým okulárem: 415 mm
  • průměr objektivu: 35 mm
  • minimální vzdálenost zaostření dalekohledu: 3200 mm
  • zvětšení dalekohledu: 22
  • provedení centrovače: není
  • buzola: není
  • průměr vodorovného kruhu: 170 mm

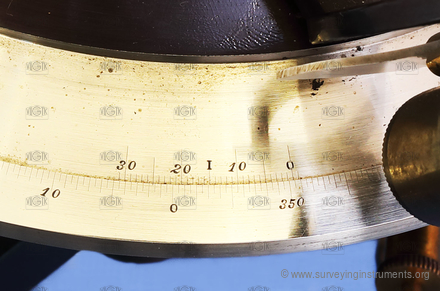

  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 2
  • nejmenší dílek vodorovného kruhu: 1'
  • nastavení nulového čtení na vodorovném kruhu: repetiční
  • svislý kruh: ne
  • segment výškového kruhu: ne
  • křížová libela: ano
  • délka (křížové) libely rovnoběžné se záměrou: 65 mm
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 15 mm
  • délka (křížové) libely kolmé na záměru: 65 mm
  • délka bubliny (křížové) libely kolmé na záměru: 15 mm
  • nivelační libela: ano
  • délka nivelační libely: 100 mm
  • délka bubliny nivelační libely: 30 mm
  • sázecí libela: ne
  • indexová libela: ne
  • citlivost sázecí / nivelační libely: 35 "
  • citlivost alhidádové libely (plate level): 120 "
  • určeno pro práce: běžné
