Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

teodolit – Zimmer

Název výrobce uvedený na přístroji
  • Gebr. Zimmer. Stuttgart.

Konstrukční zajímavosti
  • horizontace pouze krabicovou libelou ve středu alhidády

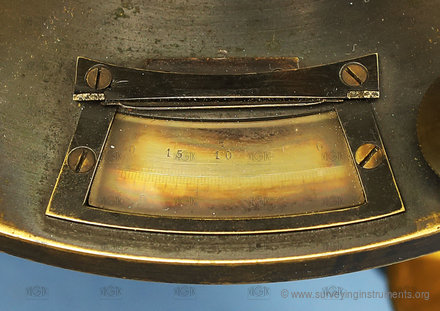

  • vodorovný kruh je v krytu

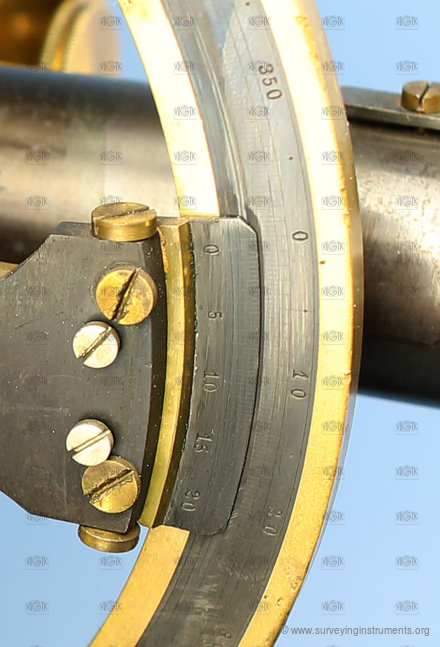

  • stupnice svislého kruhu
  • repetiční (dvouosý)

Informace o stavu přístroje
  • ulomená patka jednoho stavěcího šroubu
  • znečištěná optika odečítacích pomůcek

  • VÚGTK: S0143
  • Vlastník: Hornicko-geologická fakulta, VŠB-TUO
  • Výrobce: Zimmer
  • Vyrobeno: 01.01.1900
  • Délka: 295 mm
  • Šířka: 203 mm
  • Výška: 380 mm
  • Hmotnost: 7130 g
  • S/N:

  • ryskový kříž:
  • NK_004
  • typ dalekohledu: prokladný jedním koncem
  • připojení ke stativu: trojnožka s dvojitým šroubem
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ano
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 295 mm
  • délka dalekohledu s vysunutým okulárem: 345 mm
  • průměr objektivu: 28 mm
  • minimální vzdálenost zaostření dalekohledu: 2400 mm
  • zvětšení dalekohledu: 25
  • provedení centrovače: není
  • buzola: není
  • průměr vodorovného kruhu: 176 mm
  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 2
  • nejmenší dílek vodorovného kruhu: 20"
  • nastavení nulového čtení na vodorovném kruhu: nelze
  • svislý kruh: ano
  • segment výškového kruhu: ne
  • průměr svislého kruhu: 162 mm
  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 2
  • nejmenší dílek (segmentu) svislého kruhu: 20"
  • křížová libela: ne
  • nivelační libela: ne
  • sázecí libela: ne
  • určeno pro práce: běžné
