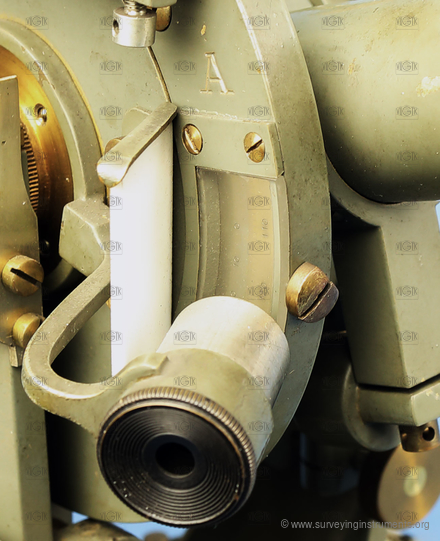

teodolit – W. Stiegel & Sohn Kassel
Popis
Název výrobce uvedený na přístroji
W. Stiegel & Sohn Kassel
Konstrukční zajímavosti
vodorovný a svislý kruh jsou v krytu
dalekohled je prokladný jedním koncem + překladný
Informace o stavu přístroje
dobrý
Základní údaje
VÚGTK:
S0144
Vlastník:
Hornicko-geologická fakulta, VŠB-TUO
Výrobce:
W. Stiegel & Sohn Kassel
Vyrobeno:
01.01.1920
Délka:
208
mm
Šířka:
158
mm
Výška:
275
mm
Hmotnost:
4920
g
S/N:
690
Technické parametry
ryskový kříž:
typ dalekohledu:
překladný
připojení ke stativu:
trojnožka s dvojitým šroubem
typ ustanovky:
hrubá na osu
kompenzátor:
ne
použité jednotky:
° ' "
možnost určení převýšení:
ano
typ dálkoměru:
optický
konstrukce dálkoměru:
integrovaný
obraz v dalekohledu:
převrácený
proměnná délka dalekohledu:
ano
délka dalekohledu se zasunutým okulárem:
205
mm
délka dalekohledu s vysunutým okulárem:
237
mm
průměr objektivu:
25
mm
minimální vzdálenost zaostření dalekohledu:
1400
mm
zvětšení dalekohledu:
20
provedení centrovače:
není
buzola:
není

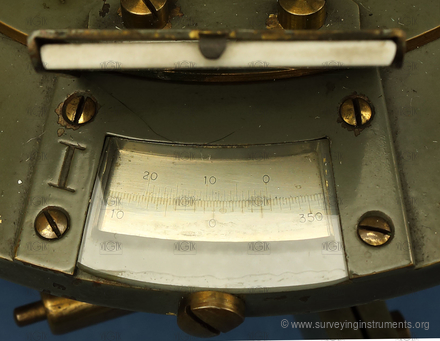

průměr vodorovného kruhu:
140
mm
hlavní odečítací pomůcka vodorovného kruhu:
vernier
počet odečítacích pomůcek vodorovného kruhu:
2
nejmenší dílek vodorovného kruhu:
30"
nastavení nulového čtení na vodorovném kruhu:
repetiční
svislý kruh:
ano
segment výškového kruhu:
ne
průměr svislého kruhu:
108
mm
hlavní odečítací pomůcky svislého kruhu:
vernier
počet odečítacích pomůcek (segmentu) svislého kruhu:
2
nejmenší dílek (segmentu) svislého kruhu:
30"
křížová libela:
ano
délka (křížové) libely rovnoběžné se záměrou:
75
mm
délka bubliny (křížové) libely rovnoběžné se záměrou:
12
mm
délka (křížové) libely kolmé na záměru:
68
mm
délka bubliny (křížové) libely kolmé na záměru:
12
mm
nivelační libela:
ano
délka nivelační libely:
75
mm
délka bubliny nivelační libely:
16
mm
sázecí libela:
ne
indexová libela:
ano
délka indexové libely:
52
mm
délka bubliny indexové libely:
12
mm
citlivost sázecí / nivelační libely:
30
"
citlivost alhidádové libely (plate level):
40
"
citlivost indexové libely:
80
"
určeno pro práce:
běžné
