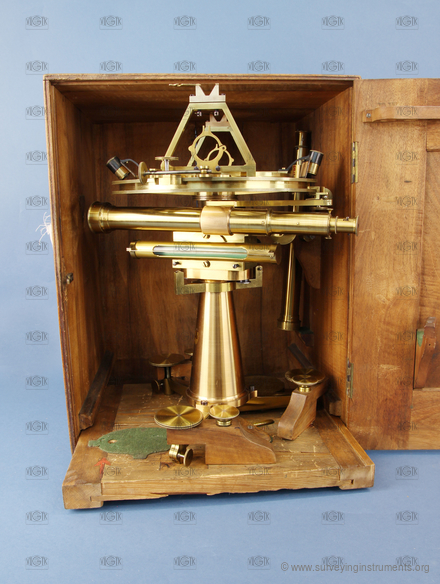

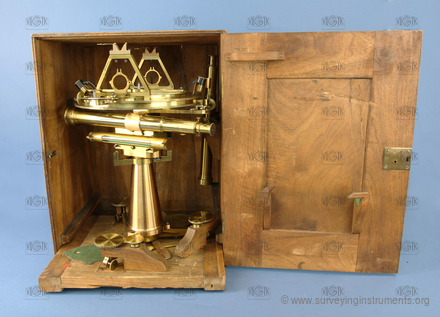

teodolit – Reichenbach
Popis

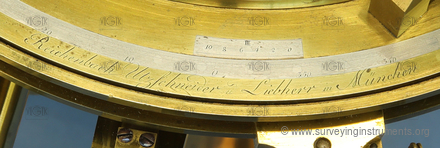

Název výrobce uvedený na přístroji
Reichenbach Utzschneider Liebherr in München
Konstrukční zajímavosti
typ přístroje - obdoba Bordova kruhu
integrovaná sluneční clona hlavního dalekohledu
repetiční přístroj
pomocný dalekohled pro kontrolu stability (zvětšení pomocného dalekohledu je 25x)
pravděpodobně chybí velmi přesná alhidádová libela (pouze držáky)
není vyloučena dodatečná přestavba
vodorovný kruh lze po přemontování posadit do svislé polohy
v případě kruhu ve svislé poloze je k dispozici velmi přesná nivelační libela

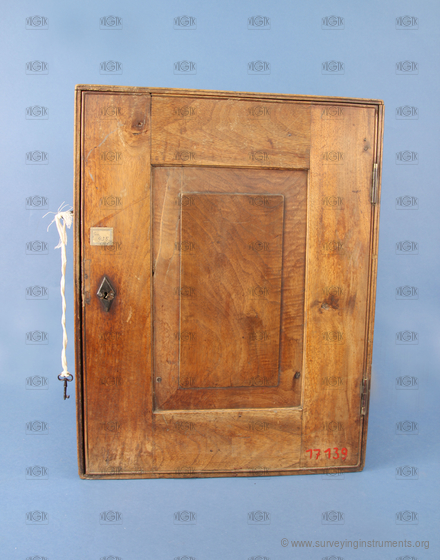

v transportní bedně je protizávaží, které nelze použít
stavěcí šrouby opatřeny hrotem (do dřeva, je možno přidat patku na pilíř)
Informace o používání přístroje
velmi přesná měření
Informace o stavu přístroje
zachovalý
pravděpodobně neúplný
unikát
Základní údaje
VÚGTK:
S0214
Vlastník:
Národní technické muzeum
Výrobce:
Reichenbach
Vyrobeno:
01.01.1817
Délka:
333
mm
Šířka:
284
mm
Výška:
429
mm
Hmotnost:
9190
g
S/N:
Technické parametry
ryskový kříž:
typ dalekohledu:
překladný
připojení ke stativu:
N/A
typ ustanovky:
hrubá na obvod
kompenzátor:
ne
použité jednotky:
° ' "
možnost určení převýšení:
ne
konstrukce dálkoměru:
N/A
proměnná délka dalekohledu:
ne
délka dalekohledu se zasunutým okulárem:
306
mm
průměr objektivu:
29
mm
zvětšení dalekohledu:
25
provedení centrovače:
není
buzola:
není
průměr vodorovného kruhu:
248
mm
hlavní odečítací pomůcka vodorovného kruhu:
vernier
počet odečítacích pomůcek vodorovného kruhu:
4
nejmenší dílek vodorovného kruhu:
10"
nastavení nulového čtení na vodorovném kruhu:
repetiční
svislý kruh:
ne
segment výškového kruhu:
ne
křížová libela:
ne
délka (křížové) libely kolmé na záměru:
185
mm
délka bubliny (křížové) libely kolmé na záměru:
20
mm
nivelační libela:
ne
sázecí libela:
ne
indexová libela:
ne
určeno pro práce:
velmi přesné
