teodolit – G. CORADI. ZURICH
Popis
Název výrobce uvedený na přístroji
G. CORADI. ZURICH
Konstrukční zajímavosti
alhidádový čep demontovatelný ze spodní části s dvojicí protitlačných vodorovných šroubů
upevnění na stativ středovým šroubem
Informace o používání přístroje
vysokoškolská výuka
na alhidádě barvou napsáno E. J. N 77
Informace o stavu přístroje
úplný, zatuhlý
citlivost alhidádové libely nelze určit
Základní údaje
VÚGTK:
S0238
Vlastník:
České vysoké učení technické v Praze - Stavební fakulta
Výrobce:
G. CORADI. ZURICH
Vyrobeno:
01.01.1885
Délka:
234
mm
Šířka:
151
mm
Výška:
259
mm
Hmotnost:
3570
g
S/N:
Technické parametry
ryskový kříž:
typ dalekohledu:
prokladný jedním koncem
připojení ke stativu:
speciální
typ ustanovky:
hrubá na osu
kompenzátor:
ne
použité jednotky:
° ' "
možnost určení převýšení:
ano
typ dálkoměru:
optický
konstrukce dálkoměru:
integrovaný
obraz v dalekohledu:
převrácený
proměnná délka dalekohledu:
ano
délka dalekohledu se zasunutým okulárem:
231
mm
délka dalekohledu s vysunutým okulárem:
254
mm
průměr objektivu:
19
mm
minimální vzdálenost zaostření dalekohledu:
2750
mm
zvětšení dalekohledu:
16.7
buzola:
není
průměr vodorovného kruhu:
154
mm

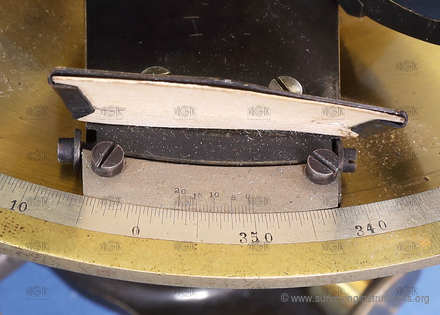

hlavní odečítací pomůcka vodorovného kruhu:
vernier
počet odečítacích pomůcek vodorovného kruhu:
2
nejmenší dílek vodorovného kruhu:
1'
nastavení nulového čtení na vodorovném kruhu:
nelze
svislý kruh:
ano
segment výškového kruhu:
ne
průměr svislého kruhu:
110
mm

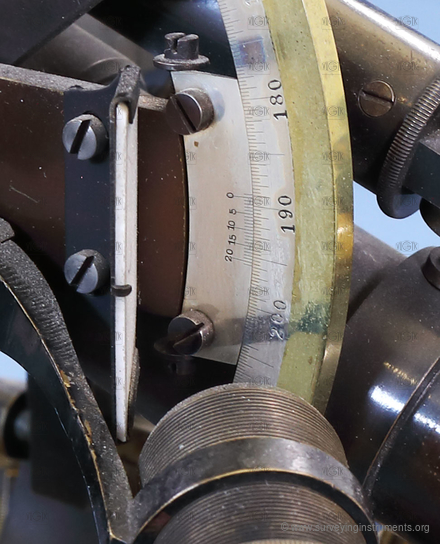

hlavní odečítací pomůcky svislého kruhu:
vernier
počet odečítacích pomůcek (segmentu) svislého kruhu:
2
nejmenší dílek (segmentu) svislého kruhu:
1'
křížová libela:
ne
délka (křížové) libely kolmé na záměru:
72
mm
délka bubliny (křížové) libely kolmé na záměru:
13
mm
nivelační libela:
ano
délka nivelační libely:
103
mm
délka bubliny nivelační libely:
25
mm
sázecí libela:
ne
indexová libela:
ne
citlivost sázecí / nivelační libely:
15
"
určeno pro práce:
běžné
