THN
Název výrobce uvedený na přístroji
- Srb a Štys

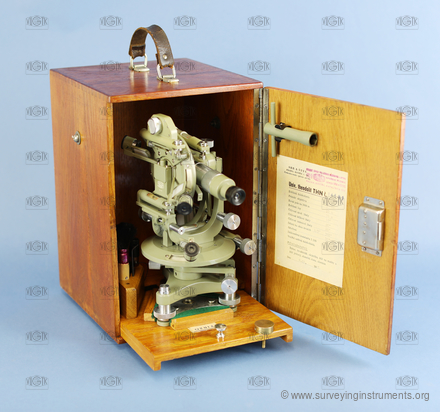

- typ přístroje - repetiční teodolit
- vyroben již v rámci firmy Meopta
- velmi dobrý stav
- VÚGTK: S0044
- Vlastník: Národní technické muzeum
- Výrobce: Srb a Štys
- Vyrobeno: 08.11.1947
- Délka: 185 mm
- Šířka: 162 mm
- Výška: 259 mm
- Hmotnost: 3660 g
- S/N: 14697
- ryskový kříž:
-
- typ dalekohledu: prokladný jedním koncem
- připojení ke stativu: deskový s pérovou podložkou
- typ ustanovky: hrubá na osu
- kompenzátor: ne
- použité jednotky: ° ' "
- možnost určení převýšení: ano
- typ dálkoměru: optický
- konstrukce dálkoměru: integrovaný
- obraz v dalekohledu: převrácený
- proměnná délka dalekohledu: ne
- délka dalekohledu se zasunutým okulárem: 178 mm
- průměr objektivu: 45 mm
- minimální vzdálenost zaostření dalekohledu: 4300 mm
- zvětšení dalekohledu: 20
- provedení centrovače: není
- buzola: není
- průměr vodorovného kruhu: 121 mm

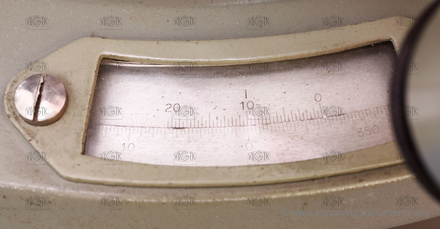

- hlavní odečítací pomůcka vodorovného kruhu: vernier
- počet odečítacích pomůcek vodorovného kruhu: 2
- nejmenší dílek vodorovného kruhu: 30"
- nastavení nulového čtení na vodorovném kruhu: repetiční
- svislý kruh: ano
- průměr svislého kruhu: 97 mm
- hlavní odečítací pomůcky svislého kruhu: vernier
- počet odečítacích pomůcek (segmentu) svislého kruhu: 2
- nejmenší dílek (segmentu) svislého kruhu: 30"
- křížová libela: ano
- délka (křížové) libely rovnoběžné se záměrou: 50 mm
- délka bubliny (křížové) libely rovnoběžné se záměrou: 20 mm
- délka (křížové) libely kolmé na záměru: 50 mm
- délka bubliny (křížové) libely kolmé na záměru: 20 mm
- nivelační libela: ano
- délka nivelační libely: 75 mm
- délka bubliny nivelační libely: 25 mm
- sázecí libela: ne
- indexová libela: ano
- citlivost sázecí / nivelační libely: 20 "
- citlivost alhidádové libely (plate level): 40" "
- citlivost indexové libely: 20 "
- určeno pro práce: běžné
