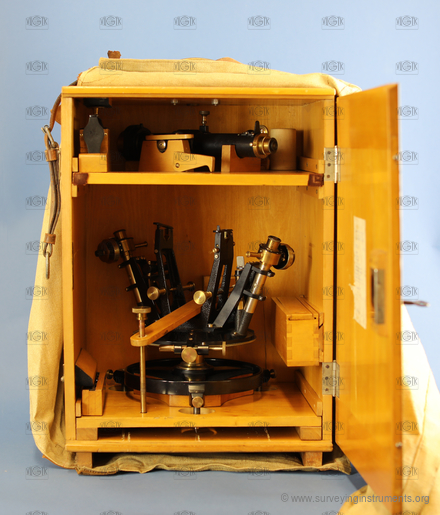

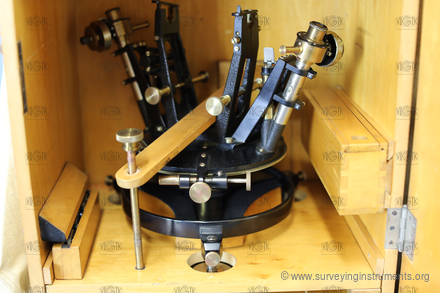

triangulační teodolit
Název výrobce uvedený na přístroji
- SRB A ŠTYS PRAHA
- typ přístroje - triangulační teodolit
- unikát čs. konstrukcí a výroby
- možnost nastavení chodu stavěcích šroubů
- nemá vertikální kruh
- postavení na pilíř
- dělení kruhu a odečítací pomůcka nejsou rovnoběžné
- VÚGTK: S0054
- Vlastník: Národní technické muzeum
- Výrobce: Srb a Štys
- Vyrobeno: 01.01.1927
- Délka: 302 mm
- Šířka: 305 mm
- Výška: 300 mm
- Hmotnost: 8450 g
- S/N: 258
- ryskový kříž:
-
- typ dalekohledu: překladný
- připojení ke stativu: speciální
- typ ustanovky: hrubá na osu
- kompenzátor: ne
- použité jednotky: ° ' "
- možnost určení převýšení: ne
- obraz v dalekohledu: převrácený
- proměnná délka dalekohledu: ano
- délka dalekohledu se zasunutým okulárem: 267 mm
- délka dalekohledu s vysunutým okulárem: 310 mm
- průměr objektivu: 40 mm
- minimální vzdálenost zaostření dalekohledu: 2100 mm
- zvětšení dalekohledu: 28
- provedení centrovače: není
- buzola: není
- průměr vodorovného kruhu: 180 mm

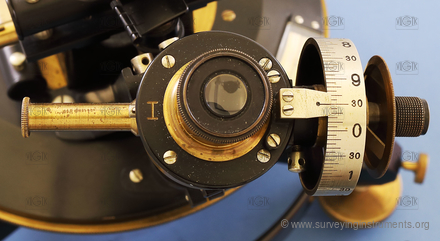

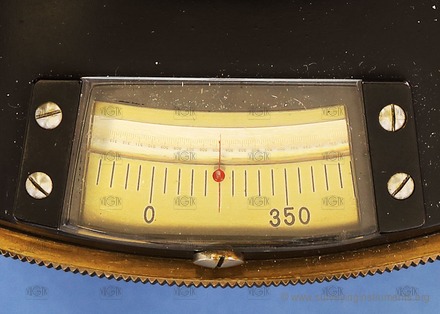

- hlavní odečítací pomůcka vodorovného kruhu: optický mikrometr
- počet odečítacích pomůcek vodorovného kruhu: 2
- nejmenší dílek vodorovného kruhu: 5"
- nastavení nulového čtení na vodorovném kruhu: nelze
- svislý kruh: ne
- křížová libela: ano
- délka (křížové) libely rovnoběžné se záměrou: 70 mm
- délka bubliny (křížové) libely rovnoběžné se záměrou: 15 mm
- délka (křížové) libely kolmé na záměru: 70 mm
- délka bubliny (křížové) libely kolmé na záměru: 15 mm
- nivelační libela: ne
- sázecí libela: ano
- délka sázecí libely: 108 mm
- délka bubliny sázecí libely: 20 mm
- indexová libela: ne
- citlivost sázecí / nivelační libely: 5 "
- citlivost alhidádové libely (plate level): 20 "
- určeno pro práce: přesné
