Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století
THB
Název výrobce uvedený na přístroji
- SRB A ŠTYS
- typ přístroje - buzolní teodolit
- přístroj byl naposledy používán ve firmě pt geodet, která se zaměřovala na důlní měřictví a inženýrskou geodézii
- VÚGTK: S0072
- Vlastník: nepublikován
- Výrobce: Srb a Štys
- Vyrobeno: 11.10.1930
- Délka: 171 mm
- Šířka: 152 mm
- Výška: 259 mm
- Hmotnost: 4360 g
- S/N: 9686
- ryskový kříž:
-
- typ dalekohledu: prokladný jedním koncem
- připojení ke stativu: deskový s pérovou podložkou
- typ ustanovky: hrubá na osu
- kompenzátor: ne
- použité jednotky: ° ' "
- možnost určení převýšení: ano
- typ dálkoměru: optický
- konstrukce dálkoměru: integrovaný
- obraz v dalekohledu: převrácený
- proměnná délka dalekohledu: ne
- délka dalekohledu se zasunutým okulárem: 170 mm
- průměr objektivu: 35 mm
- minimální vzdálenost zaostření dalekohledu: 3300 mm
- zvětšení dalekohledu: 20
- provedení centrovače: není
- buzola: vestavěná
- provedení buzoly: celokruhová

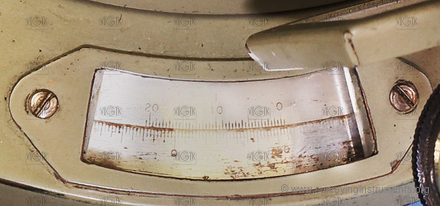

- průměr buzoly: 85 mm
- nejmenší dílek stupnice buzoly: 0,5°
- průměr vodorovného kruhu: 120 mm
- hlavní odečítací pomůcka vodorovného kruhu: vernier
- počet odečítacích pomůcek vodorovného kruhu: 2
- nejmenší dílek vodorovného kruhu: 0,5'
- nastavení nulového čtení na vodorovném kruhu: repetiční
- svislý kruh: ano
- segment výškového kruhu: ne
- průměr svislého kruhu: 100 mm
- hlavní odečítací pomůcky svislého kruhu: vernier
- počet odečítacích pomůcek (segmentu) svislého kruhu: 2
- nejmenší dílek (segmentu) svislého kruhu: 0,5°
- křížová libela: ne
- délka (křížové) libely rovnoběžné se záměrou: 50 mm
- délka bubliny (křížové) libely rovnoběžné se záměrou: 20 mm
- délka (křížové) libely kolmé na záměru: 50 mm
- délka bubliny (křížové) libely kolmé na záměru: 20 mm
- nivelační libela: ano
- délka nivelační libely: 75 mm
- délka bubliny nivelační libely: 25 mm
- sázecí libela: ne
- indexová libela: ano
- délka indexové libely: 66 mm
- délka bubliny indexové libely: 20 mm
- citlivost sázecí / nivelační libely: 50 "
- citlivost alhidádové libely (plate level): 60 "
- citlivost indexové libely: 50 "
- určeno pro práce: běžné
