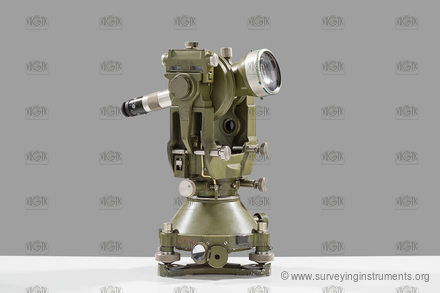

T3

Herstellerkennzeichnung
  • WILD HEERBRUGG

Konstruktionsmerkmale

Information zum Verwendungszweck

Information zum Gerätezustand

  • VÚGTK: S0105
  • Eigentümer: Národní technické muzeum
  • Hersteller: Wild Heerburgg
  • Gemacht: 01.01.1941
  • Länge: 270 mm
  • Breite: 200 mm
  • Höhe: 347 mm
  • Gewicht: 10920 g
  • S/N: 11096

  • Art des Fernrohrs: Fernrohrlagenwechsel einseitig
  • Stativbefestigung: Tellerstativ mit Federunterlage
  • Art der Klemme: Limbusklemmschraube
  • Kompensator: Nein
  • Einheit: Neugrad
  • die Möglichkeit, die Überhöhung zu bestimmen: Nein
  • Gesichtsfeld des Fernrohrs: umgekehrt
  • variable Fernrohrlänge: Nein
  • Länge des Fernrohrs bei eingezogenem Okular: 265 mm
  • Objektivdurchmesser: 58 mm
  • kürzeste Zielweite: 5020 mm
  • Fernrohrvergrößerung: 33
  • Bauart des optischen Lotes: intrumentenintern
  • Bussole: keine
  • Durchmesser des Horizontalkreises: 165 mm
  • Ablesevorrichtung Horizontalkreis: Koinzidenzmikrometer
  • Anzahl der Ablesevorrichtungen am Horizontalkreis: 1
  • kleinste Teilungsintervall des Horizontalkreises: 1"
  • Einstellen einer Anfangerichtung: Trieb
  • Vertikalkreis: Ja
  • Vertikalkreissegment: Nein
  • Durchmesser des Vertikalkreises: 95 mm
  • Ablesevorrichtung Vertikalkreis: Koinzidenzmikrometer
  • Anzahl der Ablesevorrichtungen am Vertikalkreis: 1
  • kleinste Teilungsintervall des Vertikalkreises: 1"
  • Kreuzlibelle: Nein
  • Länge der Kreuzlibelle in Querrichtung: 130 mm
  • Blasenlänge der Kreuzlibelle in Querrichtung: 45 mm
  • Nivellierlibelle: Nein
  • Setzlibelle: Nein
  • Höhenindexlibelle: Ja
  • Länge der Höhenindexlibelle: 90 mm
  • Empfindlichkeit der Alhidadenlibelle: 7 "
  • Einsatzgebiet: sehr genau
