Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

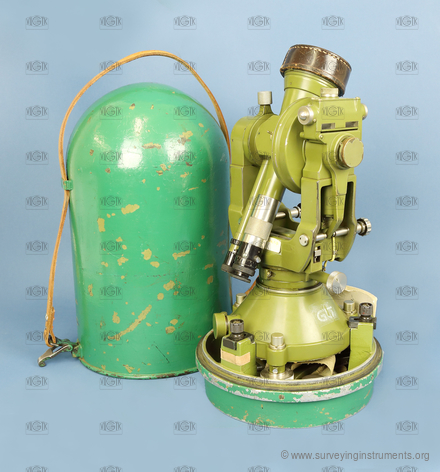

T3

Název výrobce uvedený na přístroji
  • WILD HEERBRUGG

Konstrukční zajímavosti

  • kruhy jsou v krytu
  • indexová libela je v krytu (dělený obraz)
  • možnost připojení externího zdroje energie

Informace o používání přístroje
  • do provozu v Geodetickém a kartografickém podniku v Praze uveden 1. 8. 1957

Informace o stavu přístroje
  • poškozený ryskový kříž

  • VÚGTK: S0105
  • Vlastník: Národní technické muzeum
  • Výrobce: Wild Heerburgg
  • Vyrobeno: 01.01.1941
  • Délka: 270 mm
  • Šířka: 200 mm
  • Výška: 347 mm
  • Hmotnost: 10920 g
  • S/N: 11096

  • typ dalekohledu: prokladný jedním koncem
  • připojení ke stativu: deskový s pérovou podložkou
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: gon
  • možnost určení převýšení: ne
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ne
  • délka dalekohledu se zasunutým okulárem: 265 mm
  • průměr objektivu: 58 mm
  • minimální vzdálenost zaostření dalekohledu: 5020 mm
  • zvětšení dalekohledu: 33
  • provedení centrovače: v těle přístroje
  • buzola: není
  • průměr vodorovného kruhu: 165 mm
  • hlavní odečítací pomůcka vodorovného kruhu: koincidenční mikrometr
  • počet odečítacích pomůcek vodorovného kruhu: 1
  • nejmenší dílek vodorovného kruhu: 1"
  • nastavení nulového čtení na vodorovném kruhu: pastorek
  • svislý kruh: ano
  • segment výškového kruhu: ne
  • průměr svislého kruhu: 95 mm
  • hlavní odečítací pomůcky svislého kruhu: koincidenční mikrometr
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 1
  • nejmenší dílek (segmentu) svislého kruhu: 1"
  • křížová libela: ne
  • délka (křížové) libely kolmé na záměru: 130 mm
  • délka bubliny (křížové) libely kolmé na záměru: 45 mm
  • nivelační libela: ne
  • sázecí libela: ne
  • indexová libela: ano
  • délka indexové libely: 90 mm
  • citlivost alhidádové libely (plate level): 7 "
  • určeno pro práce: velmi přesné
