Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

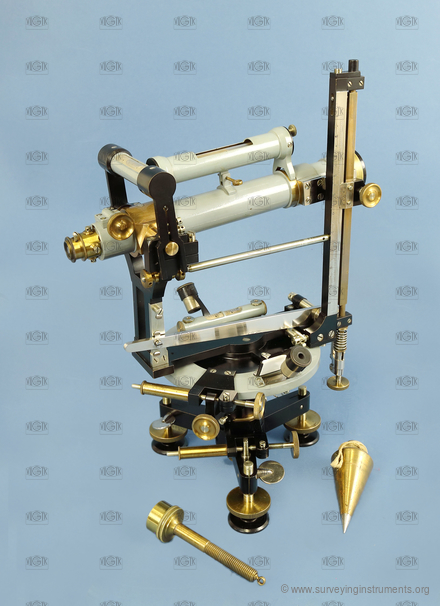

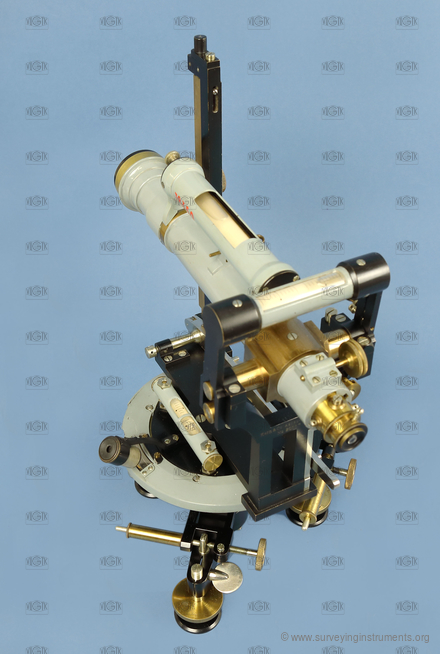

Tachymeter – Kern

Herstellerkennzeichnung
  • Kern & Co Aarau-Schweiz

Konstruktionsmerkmale

Information zum Verwendungszweck

Information zum Gerätezustand

  • VÚGTK: S0106
  • Eigentümer: Národní technické muzeum
  • Hersteller: Kern
  • Gemacht: 01.01.1900
  • Länge: 265 mm
  • Breite: 175 mm
  • Höhe: 365 mm
  • Gewicht: 5440 g
  • S/N: 20117

  • Strichkreuz:
  • NK_001
  • Art des Fernrohrs: spezial
  • Stativbefestigung: Dreifuss mit doppelter Stativschraube
  • Art der Klemme: Limbusklemmschraube
  • Kompensator: Nein
  • Einheit: Neugrad
  • Art des Entfernungsmessers: mechanisch
  • Bauart des Entfenungsmessers: integriert
  • automatische Distanzreduktion: Nein
  • Gesichtsfeld des Fernrohrs: umgekehrt
  • variable Fernrohrlänge: Ja
  • Länge des Fernrohrs bei eingezogenem Okular: 260 mm
  • Länge des Fernrohrs bei ausgezogenem Okular: 288 mm
  • Objektivdurchmesser: 30 mm
  • kürzeste Zielweite: 3950 mm
  • Fernrohrvergrößerung: 25
  • Bauart des optischen Lotes: nichts
  • Bussole: keine
  • Durchmesser des Horizontalkreises: 140 mm
  • Ablesevorrichtung Horizontalkreis: Nonius
  • Anzahl der Ablesevorrichtungen am Horizontalkreis: 2
  • kleinste Teilungsintervall des Horizontalkreises: 1'
  • Einstellen einer Anfangerichtung: repetitions
  • Vertikalkreis: Nein
  • Vertikalkreissegment: Nein
  • Ablesevorrichtung Vertikalkreis: Nonius
  • Anzahl der Ablesevorrichtungen am Vertikalkreis: 1
  • kleinste Teilungsintervall des Vertikalkreises: 0,5
  • Kreuzlibelle: Ja
  • Länge der Kreuzlibelle in Längsrichtung: 84 mm
  • Blasenlänge der Kreuzlibelle in Längsrichtung: 15 mm
  • Länge der Kreuzlibelle in Querrichtung: 98 mm
  • Blasenlänge der Kreuzlibelle in Querrichtung: 23 mm
  • Höhenindexlibelle: Nein
  • Nivellierlibelle: Nein
  • Setzlibelle: Ja
  • Länge der Setzlibelle: 120 mm
  • Empfindlichkeit der Alhidadenlibelle: 20 "
  • Einsatzgebiet: gemeinsames
