Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

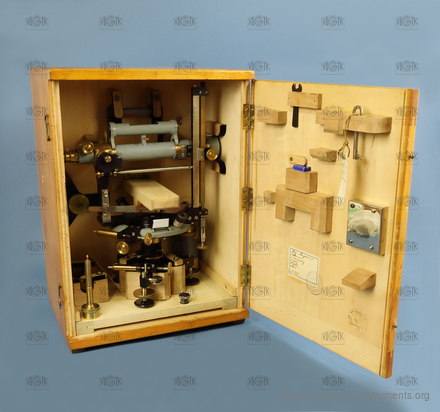

tachymetr – Kern

Typ měřidla

  • pravítkový tachymetr

Název výrobce uvedený na přístroji

  • Kern & Co Aarau-Schweitz

Konstrukční zajímavosti
  • točná osa dalekohledu je umístěna excentricky

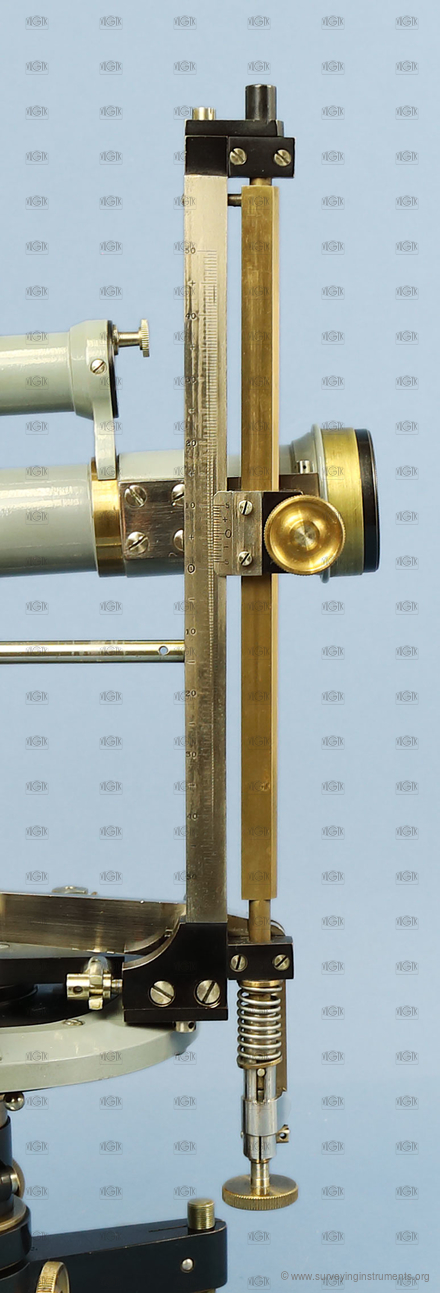

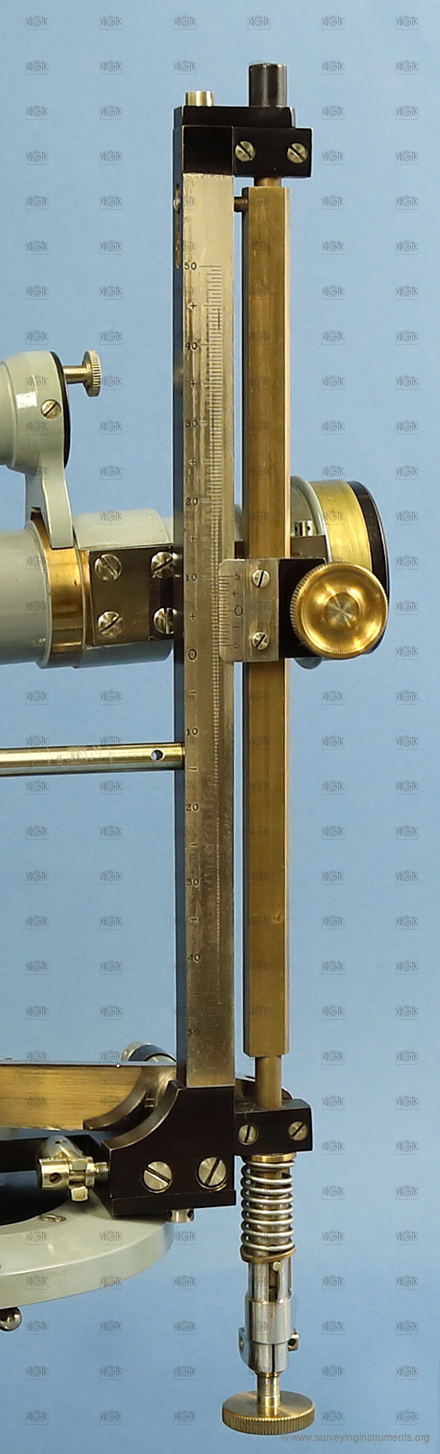

  • určení délky a převýšení pomocí pravítka (stupnice +-50)
  • křížová sázecí libela (délka 98 mm, délka bubliny 23 mm, citlivost 20"

Informace o používání přístroje
  • ČVŠT v Praze

Informace o stavu přístroje
  • poškozený kryt vodorovného kruhu
  • sázecí libela - zjevný úbytek kapaliny - bublina je přes celou délku libely
  • dělení stupnic a odečítací pomůcky jsou zoxidované - není možné přesné odečítání

  • VÚGTK: S0106
  • Vlastník: Národní technické muzeum
  • Výrobce: Kern
  • Vyrobeno: 01.01.1900
  • Délka: 265 mm
  • Šířka: 175 mm
  • Výška: 365 mm
  • Hmotnost: 5440 g
  • S/N: 20117

  • ryskový kříž:
  • NK_001
  • typ dalekohledu: speciální
  • připojení ke stativu: trojnožka s dvojitým šroubem
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: gon
  • typ dálkoměru: mechanický
  • konstrukce dálkoměru: integrovaný
  • autoredukce délek: ne
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 260 mm
  • délka dalekohledu s vysunutým okulárem: 288 mm
  • průměr objektivu: 30 mm
  • minimální vzdálenost zaostření dalekohledu: 3950 mm
  • zvětšení dalekohledu: 25
  • provedení centrovače: není
  • buzola: není
  • průměr vodorovného kruhu: 140 mm

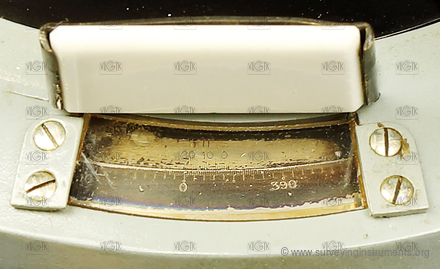

  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 2
  • nejmenší dílek vodorovného kruhu: 1'
  • nastavení nulového čtení na vodorovném kruhu: repetiční
  • svislý kruh: ne
  • segment výškového kruhu: ne
  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 1
  • nejmenší dílek (segmentu) svislého kruhu: 0,5
  • křížová libela: ano
  • délka (křížové) libely rovnoběžné se záměrou: 84 mm
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 15 mm
  • délka (křížové) libely kolmé na záměru: 98 mm
  • délka bubliny (křížové) libely kolmé na záměru: 23 mm
  • indexová libela: ne
  • nivelační libela: ne
  • sázecí libela: ano
  • délka sázecí libely: 120 mm
  • citlivost alhidádové libely (plate level): 20 "
  • určeno pro práce: běžné
