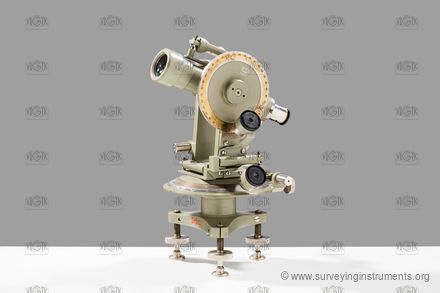

Theodolit – Srb a Štys

Herstellerkennzeichnung
  • SRB A ŠTYS - PRAHA

Konstruktionsmerkmale

Information zum Verwendungszweck

Information zum Gerätezustand

  • VÚGTK: S0107
  • Eigentümer: Národní technické muzeum
  • Hersteller: Srb a Štys
  • Gemacht: 01.01.1926
  • Länge: 160 mm
  • Breite: 134 mm
  • Höhe: 222 mm
  • Gewicht: 2780 g
  • S/N: 2595

  • Strichkreuz:
  • NK_003
  • Art des Fernrohrs: Fernrohrlagenwechsel einseitig
  • Stativbefestigung: Tellerstativ mit Federunterlage
  • Art der Klemme: Limbusklemmschraube
  • Kompensator: Nein
  • Einheit: ° ' "
  • die Möglichkeit, die Überhöhung zu bestimmen: Ja
  • Art des Entfernungsmessers: optisch
  • Bauart des Entfenungsmessers: integriert
  • Gesichtsfeld des Fernrohrs: umgekehrt
  • variable Fernrohrlänge: Ja
  • Länge des Fernrohrs bei eingezogenem Okular: 158 mm
  • Länge des Fernrohrs bei ausgezogenem Okular: 170 mm
  • Objektivdurchmesser: 22 mm
  • kürzeste Zielweite: 1950 mm
  • Fernrohrvergrößerung: 12.5
  • Bauart des optischen Lotes: nichts
  • Bussole: keine
  • Durchmesser des Horizontalkreises: 102 mm

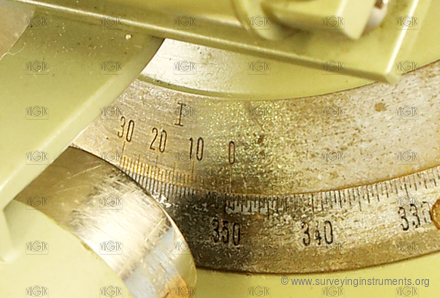

  • Ablesevorrichtung Horizontalkreis: Nonius
  • Anzahl der Ablesevorrichtungen am Horizontalkreis: 1
  • kleinste Teilungsintervall des Horizontalkreises: 1'
  • Einstellen einer Anfangerichtung: nichts
  • Vertikalkreis: Ja
  • Vertikalkreissegment: Nein
  • Durchmesser des Vertikalkreises: 80 mm

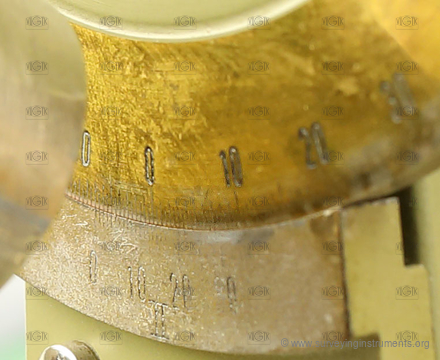

  • Ablesevorrichtung Vertikalkreis: Nonius
  • Anzahl der Ablesevorrichtungen am Vertikalkreis: 1
  • kleinste Teilungsintervall des Vertikalkreises: 1'
  • Kreuzlibelle: Ja
  • Länge der Kreuzlibelle in Längsrichtung: 44 mm
  • Blasenlänge der Kreuzlibelle in Längsrichtung: 8 mm
  • Länge der Kreuzlibelle in Querrichtung: 44 mm
  • Blasenlänge der Kreuzlibelle in Querrichtung: 8 mm
  • Nivellierlibelle: Ja
  • Länge der Nivellierlibelle: 55 mm
  • Blasenlänge der Nivellierlibelle: 20 mm
  • Setzlibelle: Nein
  • Höhenindexlibelle: Nein
  • Empfindlichkeit der Setzlibelle oder Nivellierlibelle: 35 "
  • Einsatzgebiet: gemeinsames
