Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

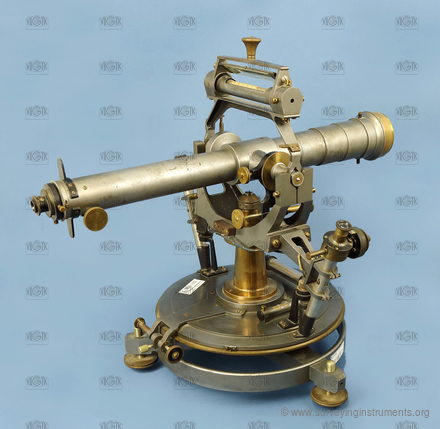

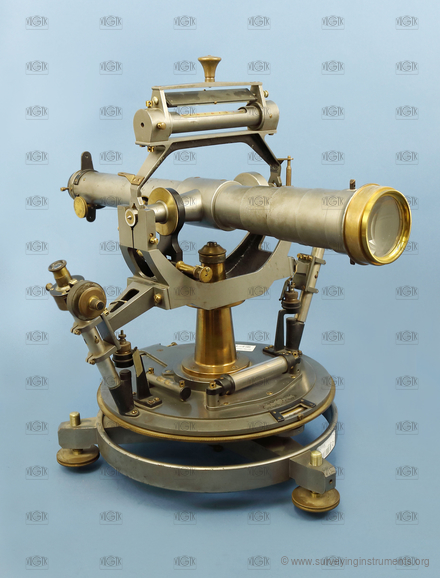

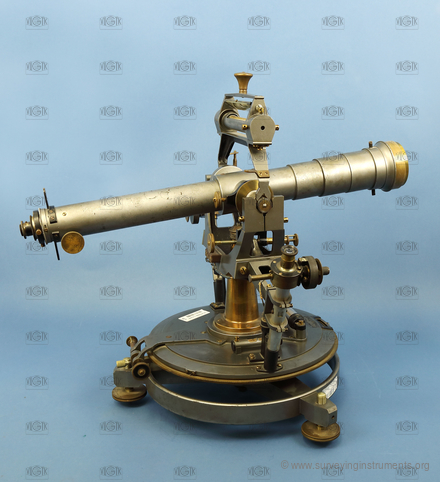

Theodolit – Fennel
Herstellerkennzeichnung
- Otto Fennel Söhne Cassel
- VÚGTK: S0111
- Eigentümer: Vysoké učení technické v Brně
- Hersteller: Fennel
- Gemacht: 01.01.1915
- Länge: 525 mm
- Breite: 420 mm
- Höhe: 350 mm
- Gewicht: 19920 g
- S/N: 14080
- Strichkreuz:
-
- Art des Fernrohrs: umsetzbar
- Stativbefestigung: Dreifuss mit doppelter Stativschraube
- Art der Klemme: Limbusklemmschraube
- Kompensator: Nein
- Einheit: ° ' "
- die Möglichkeit, die Überhöhung zu bestimmen: Nein
- Bauart des Entfenungsmessers: N/A
- Gesichtsfeld des Fernrohrs: umgekehrt
- variable Fernrohrlänge: Ja
- Länge des Fernrohrs bei eingezogenem Okular: 523 mm
- Länge des Fernrohrs bei ausgezogenem Okular: 583 mm
- Objektivdurchmesser: 55 mm
- kürzeste Zielweite: 4850 mm
- Fernrohrvergrößerung: 50
- Bauart des optischen Lotes: in Dreifuss
- Bussole: keine

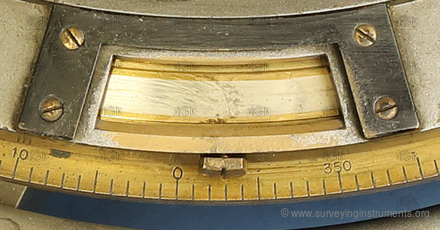

- Durchmesser des Horizontalkreises: 280 mm

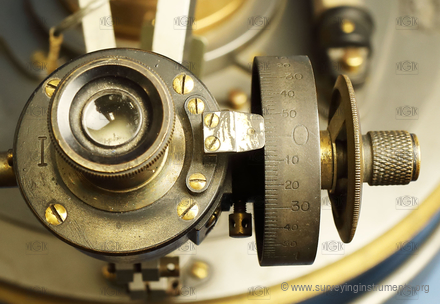

- Ablesevorrichtung Horizontalkreis: optisches Mikrometer
- Anzahl der Ablesevorrichtungen am Horizontalkreis: 2
- kleinste Teilungsintervall des Horizontalkreises: 2"
- Einstellen einer Anfangerichtung: nichts
- Vertikalkreis: Nein
- Vertikalkreissegment: Nein
- Kreuzlibelle: Ja
- Länge der Kreuzlibelle in Längsrichtung: 65 mm
- Blasenlänge der Kreuzlibelle in Längsrichtung: 13 mm
- Länge der Kreuzlibelle in Querrichtung: 110 mm
- Blasenlänge der Kreuzlibelle in Querrichtung: 27 mm
- Nivellierlibelle: Nein
- Setzlibelle: Ja
- Länge der Setzlibelle: 175 mm
- Blasenlänge der Setzlibelle: 35 mm
- Höhenindexlibelle: Nein
- Empfindlichkeit der Setzlibelle oder Nivellierlibelle: 10 "
- Einsatzgebiet: sehr genau
