Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

teodolit – Fennel

Typ přístroje
  • triangulační teodolit

Název výrobce uvedený na přístroji

  • Otto Fennel Söhne Cassel

Konstrukční zajímavosti
  • osvětlení odečítacích pomůcek
  • výška se sázecí libelou je 460 mm

Informace o používání přístroje
  • použito pro měření v československé trigonometrické síti

  • VÚGTK: S0111
  • Vlastník: Vysoké učení technické v Brně
  • Výrobce: Fennel
  • Vyrobeno: 01.01.1915
  • Délka: 525 mm
  • Šířka: 420 mm
  • Výška: 350 mm
  • Hmotnost: 19920 g
  • S/N: 14080

  • ryskový kříž:
  • NK_014
  • typ dalekohledu: překladný
  • připojení ke stativu: trojnožka s dvojitým šroubem
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ne
  • konstrukce dálkoměru: N/A
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 523 mm
  • délka dalekohledu s vysunutým okulárem: 583 mm
  • průměr objektivu: 55 mm
  • minimální vzdálenost zaostření dalekohledu: 4850 mm
  • zvětšení dalekohledu: 50
  • provedení centrovače: v trojnožce
  • buzola: není

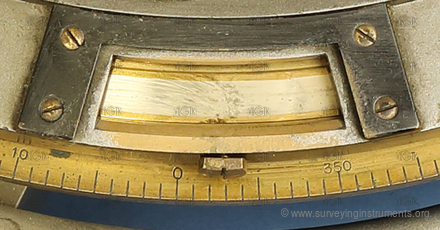

  • průměr vodorovného kruhu: 280 mm

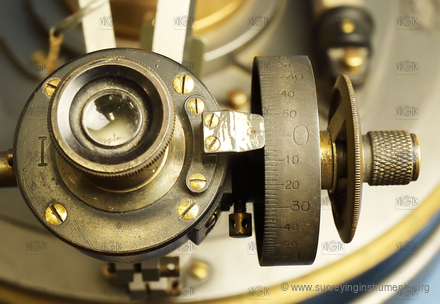

  • hlavní odečítací pomůcka vodorovného kruhu: optický mikrometr
  • počet odečítacích pomůcek vodorovného kruhu: 2
  • nejmenší dílek vodorovného kruhu: 2"
  • nastavení nulového čtení na vodorovném kruhu: nelze
  • svislý kruh: ne
  • segment výškového kruhu: ne
  • křížová libela: ano
  • délka (křížové) libely rovnoběžné se záměrou: 65 mm
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 13 mm
  • délka (křížové) libely kolmé na záměru: 110 mm
  • délka bubliny (křížové) libely kolmé na záměru: 27 mm
  • nivelační libela: ne
  • sázecí libela: ano
  • délka sázecí libely: 175 mm
  • délka bubliny sázecí libely: 35 mm
  • indexová libela: ne
  • citlivost sázecí / nivelační libely: 10 "
  • určeno pro práce: velmi přesné
