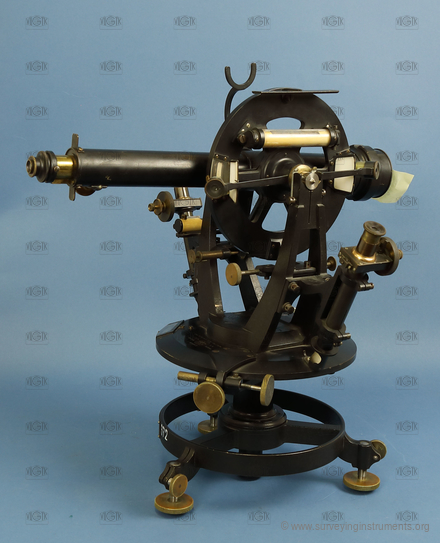

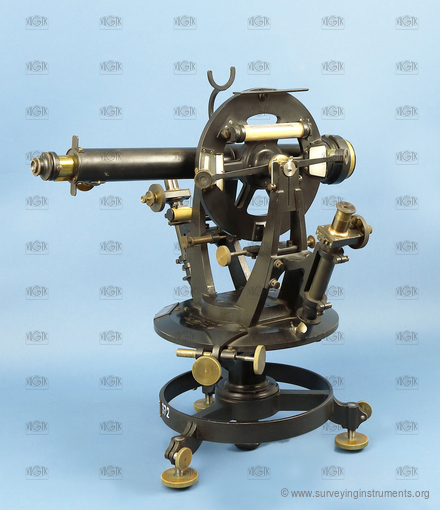

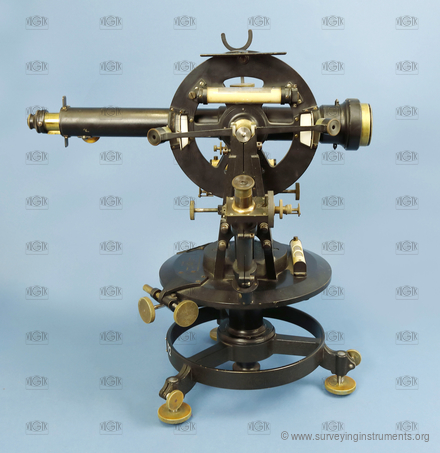

Theodolit – Hildebrand
Beschreibung
Herstellerkennzeichnung
Max Hildebrand früher AUG Lingke u. Co. G. m. Freiberg b. H. Sachsen.
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0117
Eigentümer:
Vysoké učení technické v Brně
Hersteller:
Hildebrand
Gemacht:
01.01.1875
Länge:
405
mm
Breite:
380
mm
Höhe:
460
mm
Gewicht:
15040
g
S/N:
64501
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
umsetzbar
Stativbefestigung:
Dreifuss mit doppelter Stativschraube
Art der Klemme:
Limbusklemmschraube
Kompensator:
Nein
Einheit:
° ' "
die Möglichkeit, die Überhöhung zu bestimmen:
Nein
Bauart des Entfenungsmessers:
N/A
Gesichtsfeld des Fernrohrs:
umgekehrt
variable Fernrohrlänge:
Ja
Länge des Fernrohrs bei eingezogenem Okular:
400
mm
Länge des Fernrohrs bei ausgezogenem Okular:
455
mm
Objektivdurchmesser:
40
mm
kürzeste Zielweite:
3350
mm
Fernrohrvergrößerung:
50
Bauart des optischen Lotes:
nichts
Bussole:
keine
Durchmesser des Horizontalkreises:
215
mm
Ablesevorrichtung Horizontalkreis:
Ablesemikroskop
Anzahl der Ablesevorrichtungen am Horizontalkreis:
2
kleinste Teilungsintervall des Horizontalkreises:
10"
Einstellen einer Anfangerichtung:
nichts
Vertikalkreis:
Ja
Vertikalkreissegment:
Nein
Durchmesser des Vertikalkreises:
175
mm
Ablesevorrichtung Vertikalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Vertikalkreis:
2
kleinste Teilungsintervall des Vertikalkreises:
10"
Kreuzlibelle:
Ja
Länge der Kreuzlibelle in Längsrichtung:
90
mm
Blasenlänge der Kreuzlibelle in Längsrichtung:
23
mm
Länge der Kreuzlibelle in Querrichtung:
90
mm
Blasenlänge der Kreuzlibelle in Querrichtung:
22
mm
Nivellierlibelle:
Nein
Setzlibelle:
Nein
Höhenindexlibelle:
Ja
Länge der Höhenindexlibelle:
105
mm
Blasenlänge der Höhenindexlibelle:
25
mm
Einsatzgebiet:
genau
