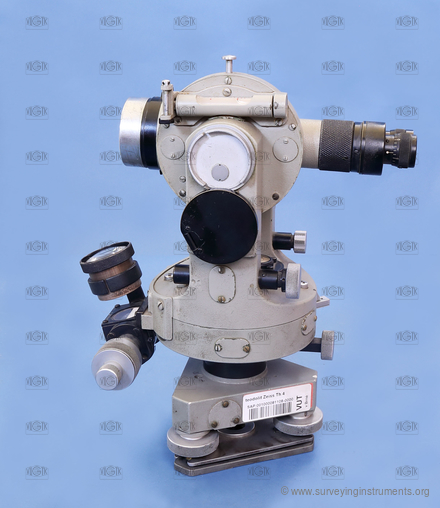

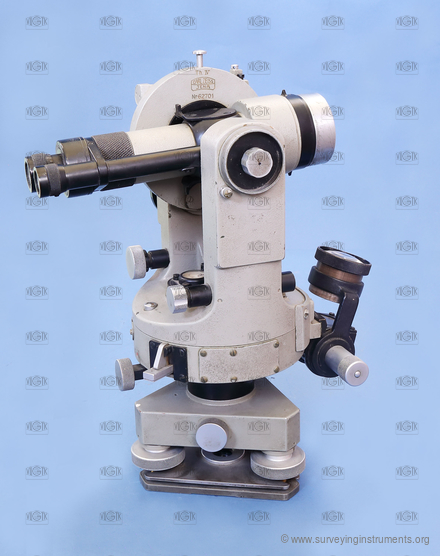

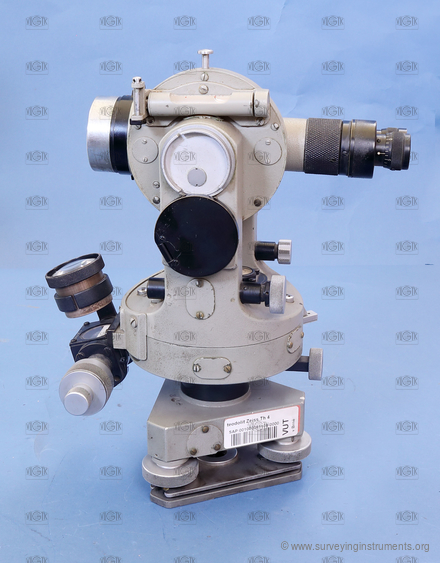

Th. IV
Beschreibung
Herstellerkennzeichnung
Carl Zeiss Jena
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0121
Eigentümer:
Vysoké učení technické v Brně
Hersteller:
Carl Zeiss Jena
Gemacht:
01.01.1935
Länge:
188
mm
Breite:
153
mm
Höhe:
284
mm
Gewicht:
5560
g
S/N:
62701
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
Fernrohrlagenwechsel einseitig
Stativbefestigung:
Tellerstativ mit Federunterlage
Art der Klemme:
Limbusklemmschraube
Kompensator:
Nein
Einheit:
Neugrad
die Möglichkeit, die Überhöhung zu bestimmen:
Ja
Art des Entfernungsmessers:
optisch
Bauart des Entfenungsmessers:
integriert
Gesichtsfeld des Fernrohrs:
umgekehrt
variable Fernrohrlänge:
Nein
Länge des Fernrohrs bei eingezogenem Okular:
185
mm
Objektivdurchmesser:
35
mm
kürzeste Zielweite:
2000
mm
Fernrohrvergrößerung:
22
Bauart des optischen Lotes:
nichts
Bussole:
keine
Durchmesser des Horizontalkreises:
115
mm

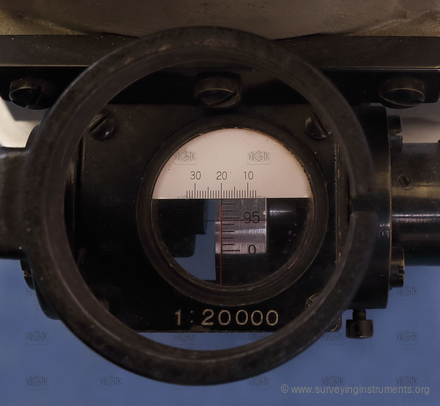

Ablesevorrichtung Horizontalkreis:
Koinzidenzmikrometer
Anzahl der Ablesevorrichtungen am Horizontalkreis:
1
kleinste Teilungsintervall des Horizontalkreises:
1'
Einstellen einer Anfangerichtung:
Klemme
Vertikalkreis:
Ja
Vertikalkreissegment:
Nein
Durchmesser des Vertikalkreises:
88
mm
Ablesevorrichtung Vertikalkreis:
Koinzidenzmikrometer
Anzahl der Ablesevorrichtungen am Vertikalkreis:
1
kleinste Teilungsintervall des Vertikalkreises:
1'
Kreuzlibelle:
Ja
Länge der Kreuzlibelle in Querrichtung:
60
mm
Blasenlänge der Kreuzlibelle in Querrichtung:
10
mm
Nivellierlibelle:
Nein
Setzlibelle:
Nein
Höhenindexlibelle:
Ja
Länge der Höhenindexlibelle:
57
mm
Blasenlänge der Höhenindexlibelle:
15
mm
Empfindlichkeit der Höhenindexlibelle:
30
"
Einsatzgebiet:
genau
