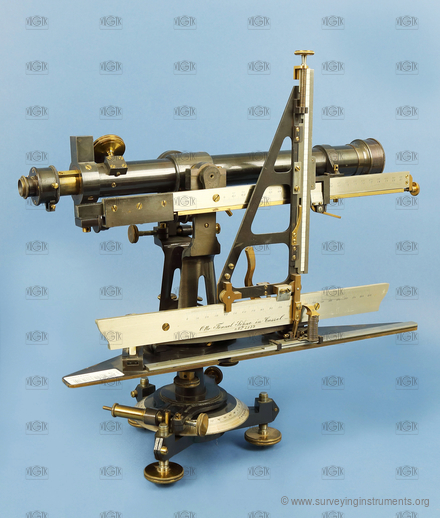

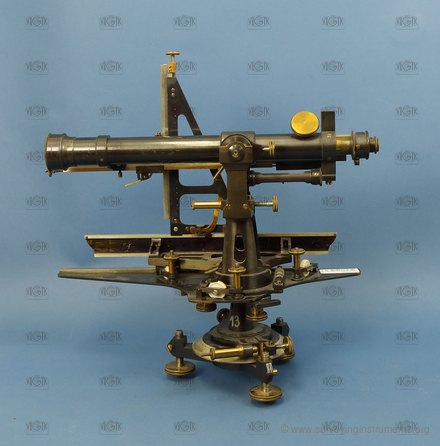

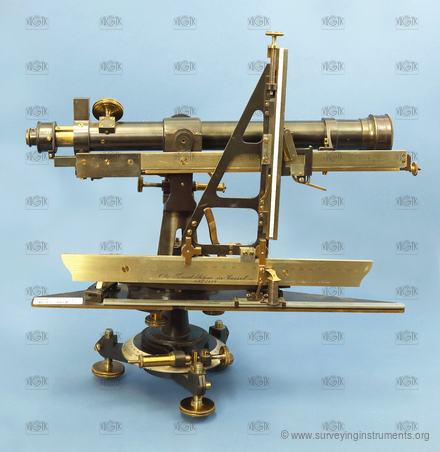

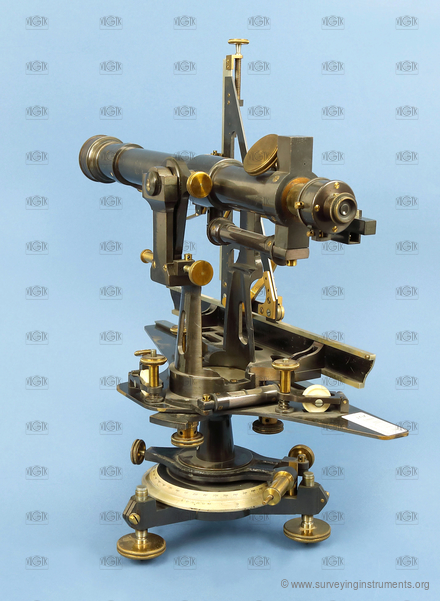

Tachymeter – Fennel
Beschreibung
Herstellerkennzeichnung

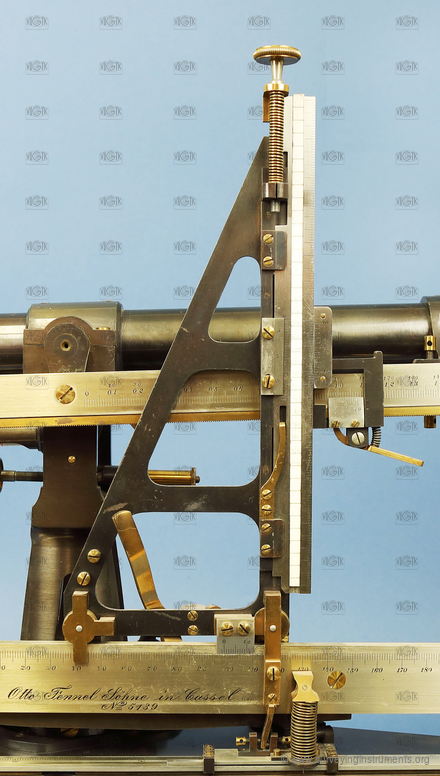

Otto Fennel Söhne in Cassel.1901
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0124
Eigentümer:
Vysoké učení technické v Brně
Hersteller:
Fennel
Gemacht:
01.01.1901
Länge:
397
mm
Breite:
178
mm
Höhe:
402
mm
Gewicht:
7320
g
S/N:
5139
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
spezial
Stativbefestigung:
Tellerstativ mit Federunterlage
Art der Klemme:
Limbusklemmschraube
Kompensator:
Nein
Einheit:
Neugrad
Art des Entfernungsmessers:
mechanisch
Bauart des Entfenungsmessers:
integriert
automatische Distanzreduktion:
Ja
Gesichtsfeld des Fernrohrs:
umgekehrt
variable Fernrohrlänge:
Ja
Länge des Fernrohrs bei eingezogenem Okular:
368
mm
Länge des Fernrohrs bei ausgezogenem Okular:
415
mm
Objektivdurchmesser:
30
mm
kürzeste Zielweite:
3250
mm
Fernrohrvergrößerung:
33
Bauart des optischen Lotes:
nichts
Bussole:
keine
Durchmesser des Horizontalkreises:
120
mm

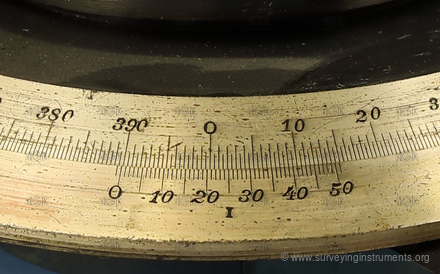

Ablesevorrichtung Horizontalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Horizontalkreis:
2
kleinste Teilungsintervall des Horizontalkreises:
1'
Einstellen einer Anfangerichtung:
nichts
Vertikalkreis:
Nein
Vertikalkreissegment:
Nein
Kreuzlibelle:
Ja
Länge der Kreuzlibelle in Längsrichtung:
60
mm
Blasenlänge der Kreuzlibelle in Längsrichtung:
15
mm
Länge der Kreuzlibelle in Querrichtung:
60
mm
Blasenlänge der Kreuzlibelle in Querrichtung:
13
mm
Höhenindexlibelle:
Nein
Nivellierlibelle:
Ja
Länge der Nivellierlibelle:
90
mm
Blasenlänge der Nivellierlibelle:
35
mm
Setzlibelle:
Nein
Empfindlichkeit der Setzlibelle oder Nivellierlibelle:
30
"
Empfindlichkeit der Alhidadenlibelle:
100
"
