Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

tachymetr – Fennel

Typ měřidla

  • pravítkový tachymetr

Název výrobce uvedený na přístroji

  • Otto Fennel Söhne in Cassel.1901

Konstrukční zajímavosti
  • pravítkový autoredukční tachymetr (bez svislého kruhu)
  • omezený rozsah pohybu dalekohledu ve svislé rovině

Informace o používání přístroje
  • pravděpodobně jedna z VŠ v Brně

Informace o stavu přístroje
  • mechanicky zachovalý

  • VÚGTK: S0124
  • Vlastník: Vysoké učení technické v Brně
  • Výrobce: Fennel
  • Vyrobeno: 01.01.1901
  • Délka: 397 mm
  • Šířka: 178 mm
  • Výška: 402 mm
  • Hmotnost: 7320 g
  • S/N: 5139

  • ryskový kříž:
  • NK_026
  • typ dalekohledu: speciální
  • připojení ke stativu: deskový s pérovou podložkou
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: gon
  • typ dálkoměru: mechanický
  • konstrukce dálkoměru: integrovaný
  • autoredukce délek: ano
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 368 mm
  • délka dalekohledu s vysunutým okulárem: 415 mm
  • průměr objektivu: 30 mm
  • minimální vzdálenost zaostření dalekohledu: 3250 mm
  • zvětšení dalekohledu: 33
  • provedení centrovače: není
  • buzola: není
  • průměr vodorovného kruhu: 120 mm

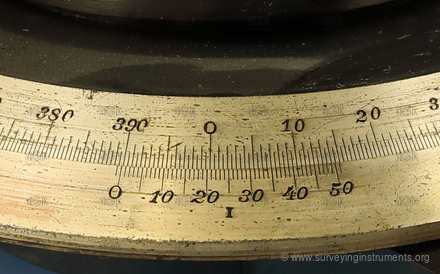

  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 2
  • nejmenší dílek vodorovného kruhu: 1'
  • nastavení nulového čtení na vodorovném kruhu: nelze
  • svislý kruh: ne
  • segment výškového kruhu: ne
  • křížová libela: ano
  • délka (křížové) libely rovnoběžné se záměrou: 60 mm
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 15 mm
  • délka (křížové) libely kolmé na záměru: 60 mm
  • délka bubliny (křížové) libely kolmé na záměru: 13 mm
  • indexová libela: ne
  • nivelační libela: ano
  • délka nivelační libely: 90 mm
  • délka bubliny nivelační libely: 35 mm
  • sázecí libela: ne
  • citlivost sázecí / nivelační libely: 30 "
  • citlivost alhidádové libely (plate level): 100 "
