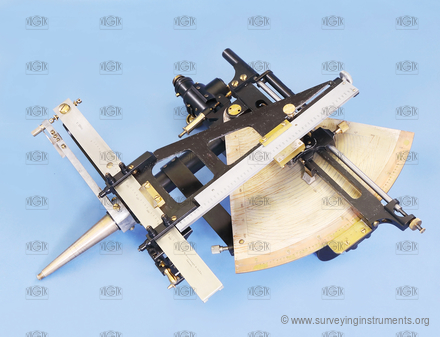

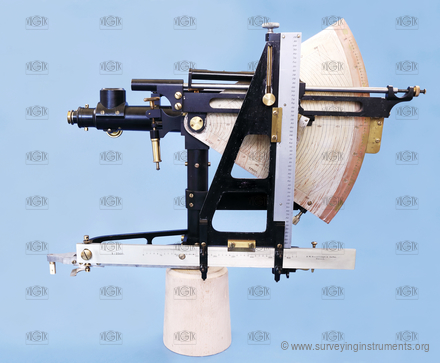

Tachymeter – Breithaupt
Beschreibung
Herstellerkennzeichnung

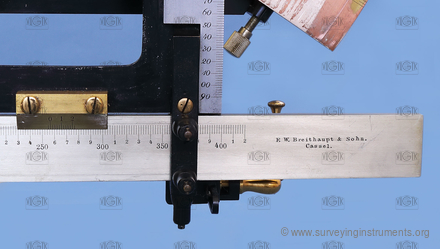

F. W. Breithaupt & Sohn. Cassel.
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0148
Eigentümer:
Hornicko-geologická fakulta, VŠB-TUO
Hersteller:
Breithaupt
Gemacht:
01.01.1910
Länge:
440
mm
Breite:
165
mm
Höhe:
335
mm
Gewicht:
4390
g
S/N:
3511
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
feststehend
Stativbefestigung:
speziell
Art der Klemme:
Limbusklemmschraube
Kompensator:
Nein
Einheit:
° ' "
Art des Entfernungsmessers:
optisch
Bauart des Entfenungsmessers:
integriert
automatische Distanzreduktion:
Ja
Gesichtsfeld des Fernrohrs:
umgekehrt
variable Fernrohrlänge:
Ja
Länge des Fernrohrs bei eingezogenem Okular:
320
mm
Länge des Fernrohrs bei ausgezogenem Okular:
360
mm
Objektivdurchmesser:
33
mm
kürzeste Zielweite:
3000
mm
Fernrohrvergrößerung:
25
Bauart des optischen Lotes:
nichts
Bussole:
keine
Ablesevorrichtung Horizontalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Horizontalkreis:
1
kleinste Teilungsintervall des Horizontalkreises:
1'
Einstellen einer Anfangerichtung:
repetitions
Vertikalkreis:
Nein

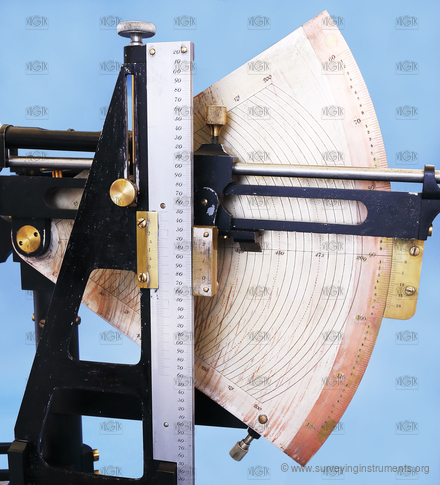

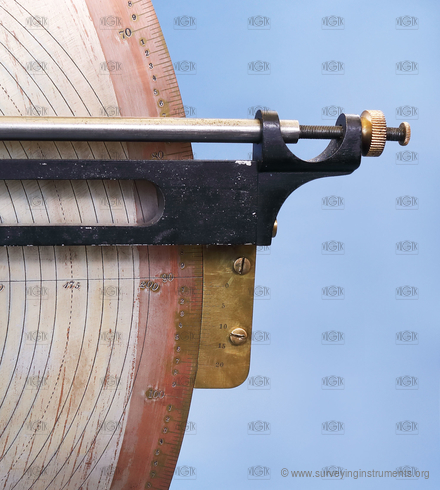

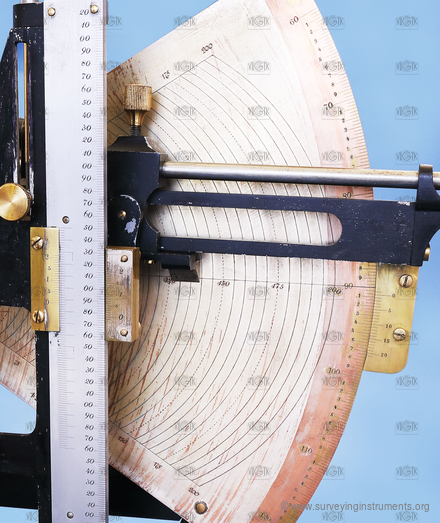

Vertikalkreissegment:
Ja
Bereich des Vertikalkreissegments:
60
Durchmesser des Vertikalkreises:
380
mm
Ablesevorrichtung Vertikalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Vertikalkreis:
1
kleinste Teilungsintervall des Vertikalkreises:
1'
Kreuzlibelle:
Nein
Höhenindexlibelle:
Nein
Nivellierlibelle:
Ja
Länge der Nivellierlibelle:
104
mm
Blasenlänge der Nivellierlibelle:
22
mm
Setzlibelle:
Nein
Empfindlichkeit der Setzlibelle oder Nivellierlibelle:
20
"
