tachymetr – Breithaupt

Název výrobce uvedený na přístroji

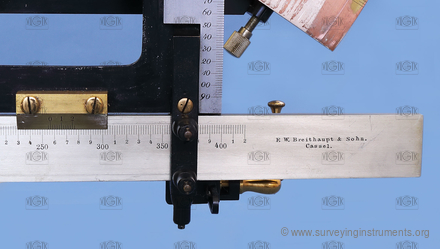

  • F. W. Breithaupt & Sohn. Cassel.

Konstrukční zajímavosti
  • předpokládáme použití jako tachymetru s vodorovným kruhem (je zde odečítací pomůcka) nebo po úpravě pro použití na měřickém stole
  • pravítkový tachymetr

Informace o stavu přístroje
  • přístroj je neúplný, chybí spodní část (s vodorovným kruhem nebo pravítkem)

  • VÚGTK: S0148
  • Vlastník: Hornicko-geologická fakulta, VŠB-TUO
  • Výrobce: Breithaupt
  • Vyrobeno: 01.01.1910
  • Délka: 440 mm
  • Šířka: 165 mm
  • Výška: 335 mm
  • Hmotnost: 4390 g
  • S/N: 3511

  • ryskový kříž:
  • NK_033
  • typ dalekohledu: pevný
  • připojení ke stativu: speciální
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • autoredukce délek: ano
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 320 mm
  • délka dalekohledu s vysunutým okulárem: 360 mm
  • průměr objektivu: 33 mm
  • minimální vzdálenost zaostření dalekohledu: 3000 mm
  • zvětšení dalekohledu: 25
  • provedení centrovače: není
  • buzola: není
  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 1
  • nejmenší dílek vodorovného kruhu: 1'
  • nastavení nulového čtení na vodorovném kruhu: repetiční
  • svislý kruh: ne

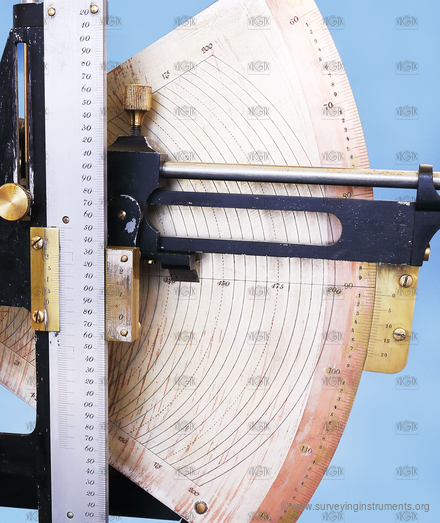

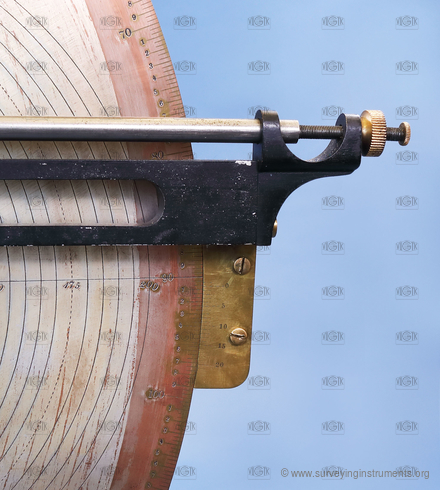

  • segment výškového kruhu: ano
  • rozsah segmentu výškového kruhu: 60
  • průměr svislého kruhu: 380 mm

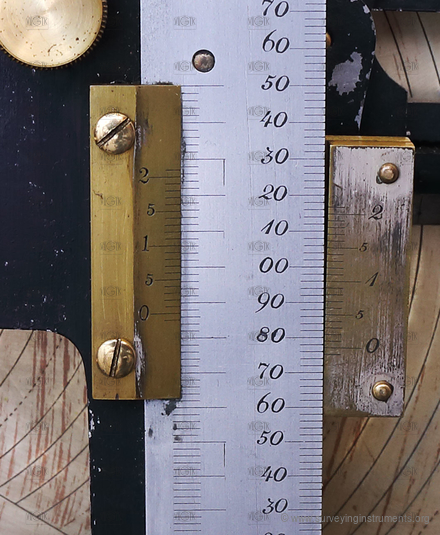

  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 1
  • nejmenší dílek (segmentu) svislého kruhu: 1'
  • křížová libela: ne
  • indexová libela: ne
  • nivelační libela: ano
  • délka nivelační libely: 104 mm
  • délka bubliny nivelační libely: 22 mm
  • sázecí libela: ne
  • citlivost sázecí / nivelační libely: 20 "
