andere Messgeräte – Heyde
Beschreibung
Herstellerkennzeichnung
Gustav Heyde Dresden / GHD
Konstruktionsmerkmale
Information zum Verwendungszweck
Information zum Gerätezustand
Grundinformationen
VÚGTK:
S0196
Eigentümer:
Národní technické muzeum
Hersteller:
Heyde
Gemacht:
01.01.1920
Länge:
200
mm
Breite:
170
mm
Höhe:
285
mm
Gewicht:
3430
g
S/N:
4645-16
Technische Parameter
Strichkreuz:
Art des Fernrohrs:
umsetzbar
Stativbefestigung:
Dreifuss mit doppelter Stativschraube
Art der Klemme:
Limbusklemmschraube
Kompensator:
Nein
Einheit:
° ' "
die Möglichkeit, die Überhöhung zu bestimmen:
Ja
Kippschraube:
Nein
Art des Entfernungsmessers:
optisch
Bauart des Entfenungsmessers:
integriert
automatische Distanzreduktion:
Nein
Gesichtsfeld des Fernrohrs:
umgekehrt
variable Fernrohrlänge:
Ja
Länge des Fernrohrs bei eingezogenem Okular:
167
mm
Länge des Fernrohrs bei ausgezogenem Okular:
180
mm
Objektivdurchmesser:
21
mm
Fernrohrvergrößerung:
14
Bauart des optischen Lotes:
nichts
Bussole:
keine
Horizontalkreis:
Ja
Durchmesser des Horizontalkreises:
100
mm

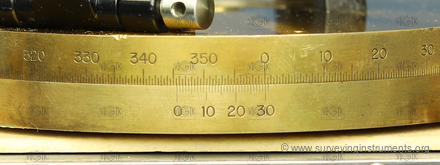

Ablesevorrichtung Horizontalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Horizontalkreis:
1
kleinste Teilungsintervall des Horizontalkreises:
1'
Einstellen einer Anfangerichtung:
nichts
Vertikalkreis:
Nein

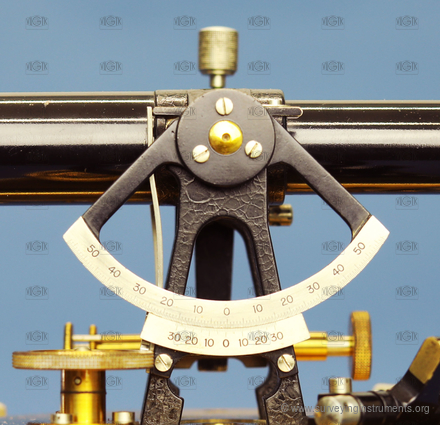

Vertikalkreissegment:
Ja
Bereich des Vertikalkreissegments:
110
Durchmesser des Vertikalkreises:
70
mm
Ablesevorrichtung Vertikalkreis:
Nonius
Anzahl der Ablesevorrichtungen am Vertikalkreis:
1
kleinste Teilungsintervall des Vertikalkreises:
1'
Kreuzlibelle:
Ja
Länge der Kreuzlibelle in Längsrichtung:
60
mm
Blasenlänge der Kreuzlibelle in Längsrichtung:
13
mm
Länge der Kreuzlibelle in Querrichtung:
60
mm
Blasenlänge der Kreuzlibelle in Querrichtung:
13
mm
Setzlibelle:
Nein
Empfindlichkeit der Alhidadenlibelle:
70
"
Höhenindexlibelle:
Nein
