Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

ostatní měřidla – Heyde

Typ měřidla
  • fototeodolit  - Hüblova konstrukce

Název výrobce uvedený na přístroji

  • Gustav Heyde Dresden / GHD

Konstrukční zajímavosti
  • Fotogrammetrická komora formátu 115x88 mm označená GHD
  • odnímatelný objektiv firmy Maier Gorlitz
  • clona od 4 do 9

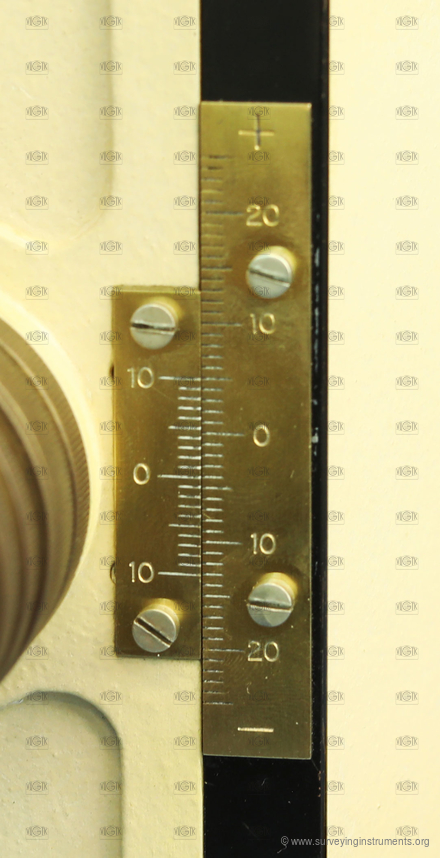

  • objektiv svisle posuvný v rozsahu +-25mm, čtení pomocí vernierové stupnice
  • nad komorou je umístěn teodolit
  • ustanovka vodorovného kruhu je nekonečná svislým pastorkem ve vodorovné dráze

Informace o stavu přístroje
  • zachovalý

  • VÚGTK: S0196
  • Vlastník: Národní technické muzeum
  • Výrobce: Heyde
  • Vyrobeno: 01.01.1920
  • Délka: 200 mm
  • Šířka: 170 mm
  • Výška: 285 mm
  • Hmotnost: 3430 g
  • S/N: 4645-16

  • ryskový kříž:
  • NK_004
  • typ dalekohledu: překladný
  • připojení ke stativu: trojnožka s dvojitým šroubem
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • možnost určení převýšení: ano
  • elevační šroub: ne
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • autoredukce délek: ne
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 167 mm
  • délka dalekohledu s vysunutým okulárem: 180 mm
  • průměr objektivu: 21 mm
  • zvětšení dalekohledu: 14
  • provedení centrovače: není
  • buzola: není
  • vodorovný kruh: ano
  • průměr vodorovného kruhu: 100 mm

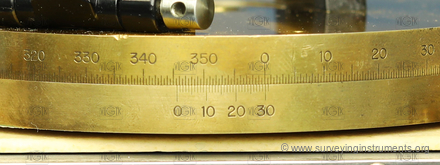

  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 1
  • nejmenší dílek vodorovného kruhu: 1'
  • nastavení nulového čtení na vodorovném kruhu: nelze
  • svislý kruh: ne

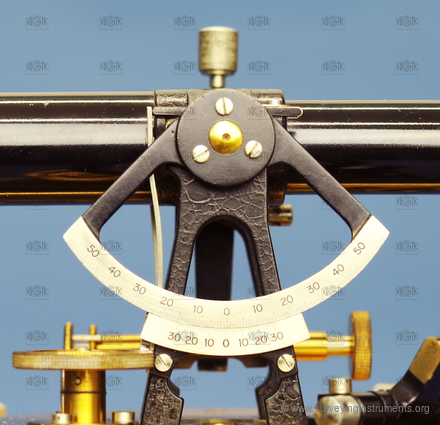

  • segment výškového kruhu: ano
  • rozsah segmentu výškového kruhu: 110
  • průměr svislého kruhu: 70 mm
  • hlavní odečítací pomůcky svislého kruhu: vernier
  • počet odečítacích pomůcek (segmentu) svislého kruhu: 1
  • nejmenší dílek (segmentu) svislého kruhu: 1'
  • křížová libela: ano
  • délka (křížové) libely rovnoběžné se záměrou: 60 mm
  • délka bubliny (křížové) libely rovnoběžné se záměrou: 13 mm
  • délka (křížové) libely kolmé na záměru: 60 mm
  • délka bubliny (křížové) libely kolmé na záměru: 13 mm
  • sázecí libela: ne
  • citlivost alhidádové libely (plate level): 70 "
  • indexová libela: ne
