Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

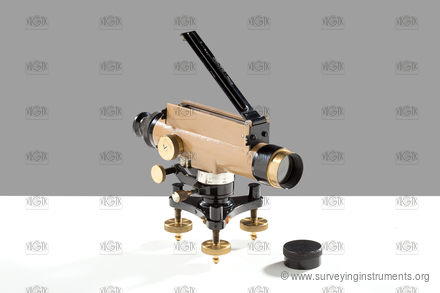

model č. 1

Herstellerkennzeichnung
  • SRB & ŠTYS - PRAHA

Konstruktionsmerkmale

Information zum Verwendungszweck

Information zum Gerätezustand

  • VÚGTK: S0022
  • Eigentümer: Národní technické muzeum
  • Hersteller: Srb a Štys
  • Gemacht: 01.01.1919
  • Länge: 100 mm
  • Breite: 102 mm
  • Höhe: 139 mm
  • Gewicht: 1360 g
  • S/N: 492

  • Art des Fernrohrs: feststehend
  • Stativbefestigung: Dreifuss mit doppelter Stativschraube
  • Art der Klemme: Limbusklemmschraube
  • Kompensator: Nein
  • Einheit: ° ' "
  • Kippschraube: Nein
  • variable Fernrohrlänge: Nein
  • Länge des Fernrohrs bei eingezogenem Okular: 205 mm
  • Objektivdurchmesser: 34 mm
  • Fernrohrvergrößerung: 20

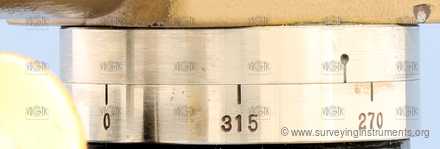

  • Horizontalkreis: Ja
  • Durchmesser des Horizontalkreises: 37 mm
  • Ablesevorrichtung Horizontalkreis: Index
  • Anzahl der Ablesevorrichtungen am Horizontalkreis: 1
  • kleinste Teilungsintervall des Horizontalkreises: 45°
  • Vertikalkreissegment: Nein
  • Nivellierlibelle: Ja
  • Länge der Nivellierlibelle: 88 mm
  • Blasenlänge der Nivellierlibelle: 21 mm
  • Setzlibelle: Nein
  • Empfindlichkeit der Setzlibelle oder Nivellierlibelle: 15 "
  • Einsatzgebiet: gemeinsames
