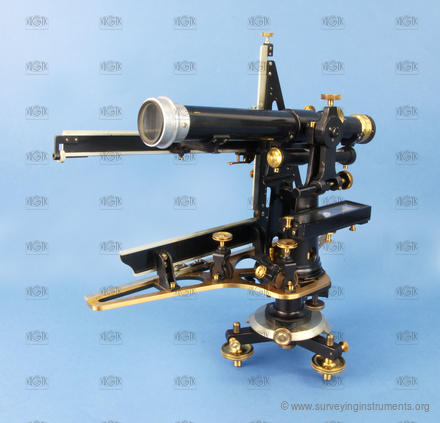

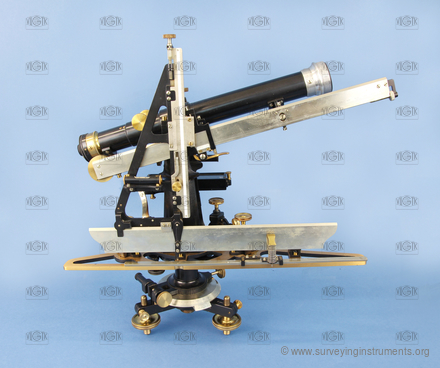

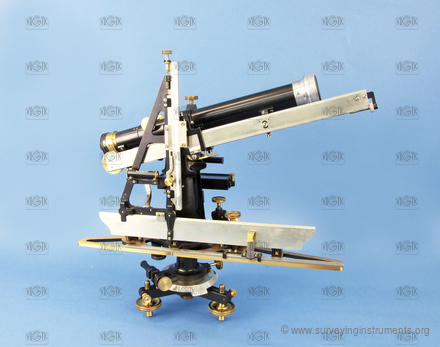

Tachymeter – Sartorius

Herstellerkennzeichnung

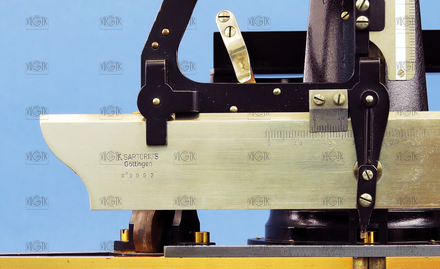

  • F. SARTORIUS Göttingen

Konstruktionsmerkmale

Information zum Verwendungszweck

Information zum Gerätezustand

  • VÚGTK: S0210
  • Eigentümer: Národní technické muzeum
  • Hersteller: Sartorius
  • Gemacht: 01.01.1900
  • Länge: 415 mm
  • Breite: 174 mm
  • Höhe: 408 mm
  • Gewicht: 7320 g
  • S/N: 9993

  • Strichkreuz:
  • NK_004
  • Art des Fernrohrs: spezial
  • Stativbefestigung: Dreifuss mit doppelter Stativschraube
  • Art der Klemme: Limbusklemmschraube
  • Kompensator: Nein
  • Einheit: ° ' "
  • Art des Entfernungsmessers: optisch
  • Bauart des Entfenungsmessers: integriert
  • automatische Distanzreduktion: Ja
  • Gesichtsfeld des Fernrohrs: umgekehrt
  • variable Fernrohrlänge: Ja
  • Länge des Fernrohrs bei eingezogenem Okular: 341 mm
  • Länge des Fernrohrs bei ausgezogenem Okular: 377 mm
  • Objektivdurchmesser: 32 mm
  • kürzeste Zielweite: 3600 mm
  • Fernrohrvergrößerung: 40
  • Bauart des optischen Lotes: nichts

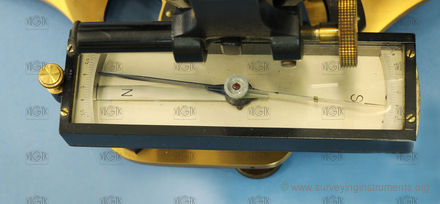

  • Bussole: aufsetzbar
  • Bauart der Bussole: Strichbussole
  • Bussolendurchmesser: 110 mm
  • kleinste Teilungsintervall der Bussole: 30'
  • Durchmesser des Horizontalkreises: 103 mm

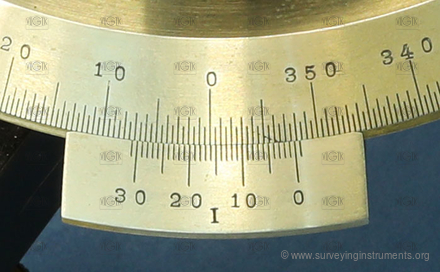

  • Ablesevorrichtung Horizontalkreis: Nonius
  • Anzahl der Ablesevorrichtungen am Horizontalkreis: 2
  • kleinste Teilungsintervall des Horizontalkreises: 1'
  • Einstellen einer Anfangerichtung: nichts
  • Vertikalkreis: Nein
  • Vertikalkreissegment: Nein
  • Kreuzlibelle: Nein
  • Höhenindexlibelle: Ja
  • Länge der Höhenindexlibelle: 45 mm
  • Blasenlänge der Höhenindexlibelle: 5 mm
  • Nivellierlibelle: Ja
  • Länge der Nivellierlibelle: 140 mm
  • Blasenlänge der Nivellierlibelle: 35 mm
  • Setzlibelle: Nein
  • Empfindlichkeit der Setzlibelle oder Nivellierlibelle: 15 "
