Zeměměřické a astronomické přístroje používané na území ČR od 16. do konce 20. století

tachymetr – Sartorius

Název výrobce uvedený na přístroji

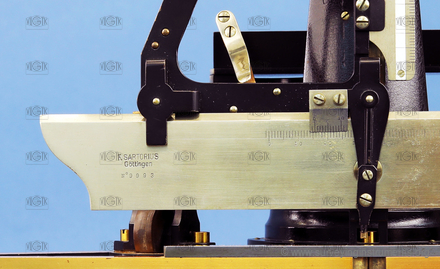

  • F. SARTORIUS Göttingen

Konstrukční zajímavosti

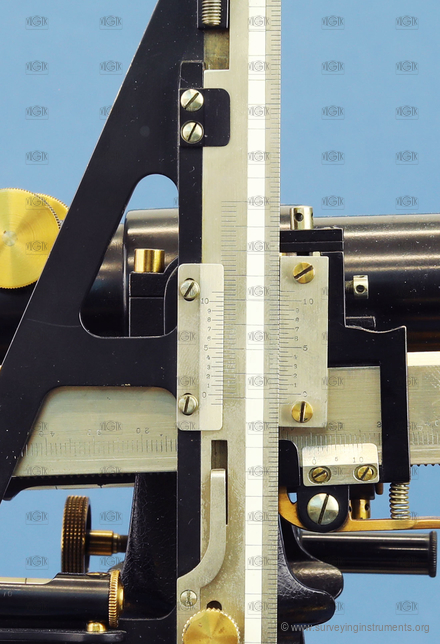

  • pravítkový tachymetr
  • konstrukce Franz Kreuter
  • lze používat v trojnožce s vodorovným kruhem nebo bez ní na měřickém stole
  • při použití na měřickém stole lze v terénu vyhotovovat mapy 1:1000
  • má pikýrovací jehlu
  • vernier vodorovného kruhu je bez čtecí lupy
  • má upínací šrouby stavěcích šroubů
  • je vybaven krabicovou libelou ve svislé ose přístroje
  • reverzní nivelační libela
  • mezi nosníky je zrcátko (otočné kolem vodorovné osy) pro sledování nivelační nebo krabicové libely

Informace o stavu přístroje
  • zachovalý - funkční

  • VÚGTK: S0210
  • Vlastník: Národní technické muzeum
  • Výrobce: Sartorius
  • Vyrobeno: 01.01.1900
  • Délka: 415 mm
  • Šířka: 174 mm
  • Výška: 408 mm
  • Hmotnost: 7320 g
  • S/N: 9993

  • ryskový kříž:
  • NK_004
  • typ dalekohledu: speciální
  • připojení ke stativu: trojnožka s dvojitým šroubem
  • typ ustanovky: hrubá na osu
  • kompenzátor: ne
  • použité jednotky: ° ' "
  • typ dálkoměru: optický
  • konstrukce dálkoměru: integrovaný
  • autoredukce délek: ano
  • obraz v dalekohledu: převrácený
  • proměnná délka dalekohledu: ano
  • délka dalekohledu se zasunutým okulárem: 341 mm
  • délka dalekohledu s vysunutým okulárem: 377 mm
  • průměr objektivu: 32 mm
  • minimální vzdálenost zaostření dalekohledu: 3600 mm
  • zvětšení dalekohledu: 40
  • provedení centrovače: není

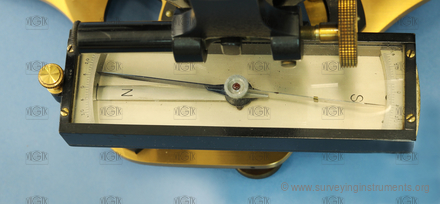

  • buzola: nasazovací
  • provedení buzoly: usměrňovač
  • průměr buzoly: 110 mm
  • nejmenší dílek stupnice buzoly: 30'

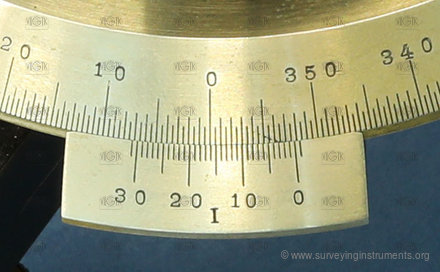

  • průměr vodorovného kruhu: 103 mm
  • hlavní odečítací pomůcka vodorovného kruhu: vernier
  • počet odečítacích pomůcek vodorovného kruhu: 2
  • nejmenší dílek vodorovného kruhu: 1'
  • nastavení nulového čtení na vodorovném kruhu: nelze
  • svislý kruh: ne
  • segment výškového kruhu: ne
  • křížová libela: ne
  • indexová libela: ano
  • délka indexové libely: 45 mm
  • délka bubliny indexové libely: 5 mm
  • nivelační libela: ano
  • délka nivelační libely: 140 mm
  • délka bubliny nivelační libely: 35 mm
  • sázecí libela: ne
  • citlivost sázecí / nivelační libely: 15 "
